横河电流输入单元的选型与注意事项

2022-09-23 08:52:00

    高精度功率分析仪WT5000目前有5A和30A两种不同电流量程的输入单元,两者的电压输入端口和外部传感器输入端口都是一样的,只有电流输入端不同。

    在选购和使用输入单元的时候,我们给出以下几点建议:

    根据测量电流的大小来选择输入单元

    不同的输入单元可以测量的电流大小不同。

    5A的输入单元连续输入,允许输入为10A的峰值电流或7A的电流有效值,取较小值。

    30A的输入单元连续输入,允许输入为90A的峰值电流或者33A的电流有效值,取较小值。

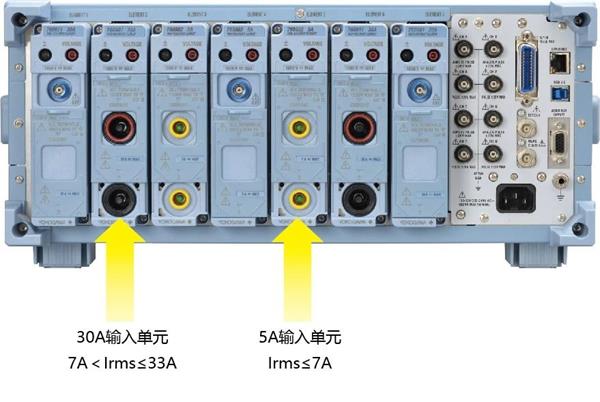

    当直接输入时,如果测量的电流的Irms小于7A时,应该选择5A的模块。当测量的电流Irms会大于7A,小于33A时,可以选择30A的模块。

    如果要同时测量小电流和大电流时,同一台功率分析仪可以同时混合安装5A和30A的输入单元,根据不同测量条件的电流值去选择不同的输入单元,以便获得佳的测量精度。


功率分析仪


    测量小电流时,使用5A输入单元精度更高

    WT5000的误差由读数误差和量程误差组成,测量频率为45Hz~66Hz的电流时,WT5000的误差为±(读数的0.01%+量程的0.02%),30A的输入单元还要在这个误差的基础上增加±0.5μA。

5A输入单元的量程:5mA、10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A(CF=3)

    30A输入单元的量程:500mA、1A、2A、5A、10A、20A、30A(CF=3)

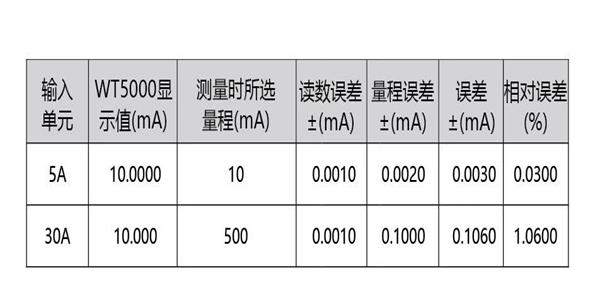

    假设我们用5A和30A的输入单元测得的读数都是10mA,我们可以算出两者的测量误差。


功率分析仪


     从表格我们可以看到,由于30A输入单元的小量程为500mA,而5A输入单元可以选择10mA量程,测量小电流时,量程误差对整体误差的影响非常大,所以如果要测量小电流时,如做待机功耗测试(IEC62301相关标准),一定要用5A输入单元,测量精度才符合标准的要求。

使用的电流传感器二次侧输出为电流信号时,使用5A输入单元

    当测量几十安培甚至几千安培的电流时,因为不能直接测量,这个时候需要用到电流传感器。电流传感器的二次侧电流一般都比较小,以横河CT60和CT2000A为例,看看在测量的过程中二次侧电流的范围。


功率分析仪哪家好


    从表格中我们可以看到,二次侧电流基本都是mA级别的,用5A输入单元进行测量,可以减少量程误差,得到佳精度。如果已经配备了30A的输入单元,又需要用到以上电流传感器,可以使用横河的电流传感器电源箱CTPS700,通过电源箱把二次侧电流信号变成电压信号输出,接到功率分析仪的外部电流传感器输入端子上,减少量程误差,提高测量精度。


功率分析仪

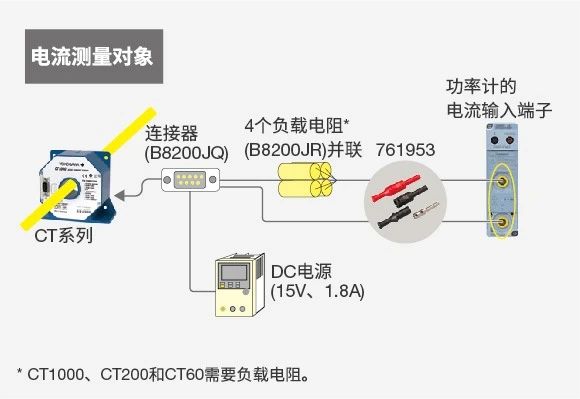

   使用CT系列传感器时,需要使用5A电流输入单元。

   其他注意事项

1、为防止触电或仪器损坏,确保关闭电源再安装或拆卸输入单元。

2、一个插槽不能空着,应该从小编号的插槽依次安装输入单元,请勿跳过插槽。

3、无法使用分隔的输入单元设置接线组,必须是相邻的和相同的输入单元才能构成接线组。

4、当输入单元没有装满时,使用设备的时候要把空插槽的盖板装上,不然会让设备的散热能力下降或者让外部灰尘进入设备内部。

5、WT5000标配了外部传感器输入端口,其他型号的功率分析仪,如果需要使用电压输出型的电流传感器,需要在选型的时候选上外部传感器输入端口(EX选件)

6、同一个输入单元连接电流传感器进行测量时,不能把电流输入端子和外部传感器输入端子都接上,不然会损坏输入单元。

7、当进行谐波测量,选择PLL锁相源的时候,锁相环系统的输入信号和量程必须符合下表的关系才能跟踪输入信号,准确测量出基波频率。


功率分析仪厂家


    综上所述,用好输入单元,选对测量量程,并注意使用的细节,可以获得更加精准可靠的测量结果。本文用WT5000举例,选用输入单元的方法同样适用于横河其他型号的功率分析仪,希望以上建议可以帮助大家有效提高测量精度,提高测试效率。
