功率转换器效率测量精准的关键——正确设置同步源很重要

2022-08-01 10:40:03

     面对功率分析仪大家提出了许多的问题,其中对于怎样利用设置正确的同步源让转换器效率测量更加准确这个问题是呼声高的。在测量过程中影响转换器效率因素有很多,之前的文章中也有简单的提起过,因此本篇整了关于该问题的解决方法,一起来学习下吧~


1、同步源的作用

      数据更新的周期内可以参照同步源的输入信号,在同步源与上升斜率(亦下降斜率)上指定电平交叉的一点和同步源与上升斜率(亦下降斜率)上指定电平交叉的一点之间的数据作为测量区间。如下图所示:


功率分析仪


     一般情况下的同步源选择是输入通道的电压或是电流。同步源选择依据的标准是挑选失真小、输入电平和频率都稳定的信号。这样才可以精准地检测出同步源信号的周期进而获得正确的测量值。

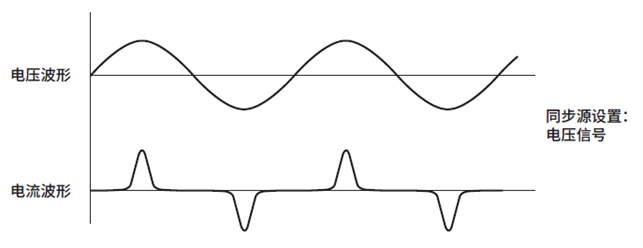

    如下图所示中大家可以看出,电压波形与电流波形对比后电流波形失真小,因此应要选电压作为同步源。

    源质量不好的情况下,会产生较大的干扰,从而影响电流测量精度降低,导致功率精度以及效率精度的降低。但采用760903搭配高质量线缆的方式,可以在大程度上减少外部干扰的影响,进而取得了特别好的测量结果,保证了测试精度。


功率分析仪厂家


     假如我们不确定电压、电流哪个波形比较好的时候,大家可以利用功率分析仪的波形显示观看电压电流波形,通过的结果挑选合适的同步源。


2、功率转换器的选择

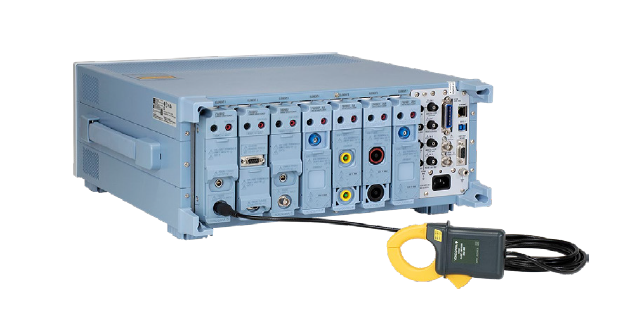

     760903并不单单限于连接横河的CT系列电流传感器,对于LEM的高精度的电流传感器系列,包括其他品牌的某些型号,在符合接入规格的需求都能可以连接到760903上进行使用。

    除了高精度的CT电流传感器,760903还可以连接常见的电压输出型的电流钳。

    760903提供了非常好的通用性,使用户能够选择合适的电流传感器。


功率分析仪


3、创新的电流高频抑制功能

     上述内容给大家介绍了同步源的原理和选择标准,针对功率转换器应该怎样进行选择呢?下面对不同类型的转换器做个详细解释。


01、单相输入和单相输出的功率转换器

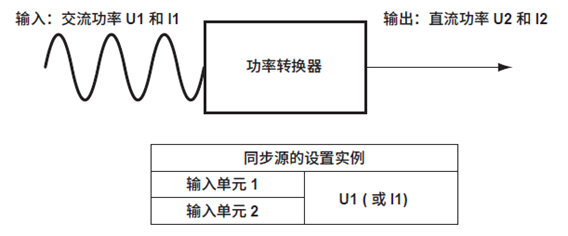

      譬如我们使用单元1和单元2测量转换器的交流和直流信号,需要把单元1单元2设置成交流电源端的电压(或电流,在依据标准内有介绍),这样单元1(交流输入端)和单元2(直流输出端)的测量周期则会保持一致,这样能更精准测量输入和输出端效率。如下图所示:


功率分析仪公司

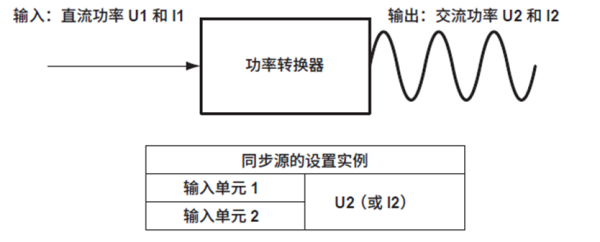

     同理可知,功率转换器为单相直流输入,单相交流输出时,应该选择交流测电压或电流。如下图所示:


功率分析仪代理商


02、单相直流输入和三相交流输出的功率转换器

       测量将单相直流转变为三相交流的设备时,请将效率运算中所有输入单元的同步源设置成相同信号:交流电端的电压或电流。

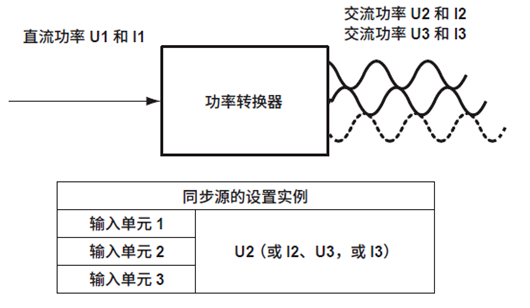

      如下图所示,直流输入单元1和交流输出单元2、3的同步源应设为U2(或I2、U3、I3),这样单元1(直流输出端)和单元2、3(交流输出端)的测量周期将保持一致,从而可以更精准地测量输入和输出端效率。


功率分析仪


03、单相交流输入和三相交流输出的功率转换器

       进行测量单相交流转换为三相交流时,应要将输入单元同步源设定成同一信号,输出单元的同步源设为同一信号。

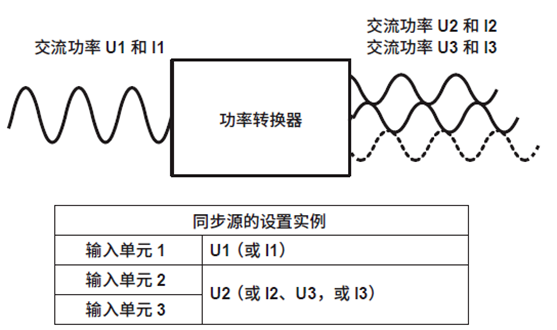

      譬如单元1接单相交流输入,同步源应设为U1(或I1),单元2、3同步源应设为U2(或I2、U3、I3)。这时的单相交流输入和三相交流输出是不同频率交流信号,假如把全部的单元设定为相同同步源,输入信号或输出信号的测量周期就不是周期的整数倍了。


功率分析仪


4、小总结:

     大家还有不懂的或是想要了解的可在后台留言进行讨论!如果有其他有趣的内容可分享出来一起了解。
