鼎阳SHS1000X系列高性能手持隔离示波表

2021-12-24 10:09:38

   鼎阳科技SHS1000X系列高性能手持隔离示波表,各端口间均实现了隔离,可满足CAT III 600Vrms、CAT II 1000Vrms的测量需求,标配解码、记录仪和万用表功能,具备IP51级防尘防水,可广泛应用于室内配电,电源开发,车载电子系统等复杂的测试环境。

   深圳优测科技作为鼎阳科技的一级代理商,一直响应国家号召,支持国货,积极推广国产品牌,实现国产替代,一起做大做强国产仪器,为国家民族富强添砖加瓦,为实现中国梦加油助威!

万用表厂家

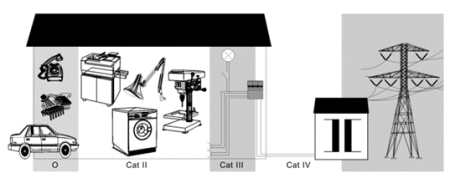

一、什么是CAT测量类别?

IEC61010-2-030定义了测量类别,对测量仪器在工作电压之外承受短时的瞬态过压能力进行评级。

0- 无额定测量类别的仪器用于测量未直接连接到市电的电路,例如由电池供电或有特殊保护的二次电路供电的电路板,这种测量类别也叫做CAT I。

1、CAT II:

用于测量通过标准插座直接连接到低压装置的电路,例如家用电器或者便携使用工具。

2、CAT III:

用于安装在建筑物内的测量,例如接线盒、断路器、配电板和与固定安装在有连接的设备。

3、CAT IV:

用于在低压装置的源头进行测量,如电表和一次过流保护装置。


万用表厂家哪家好

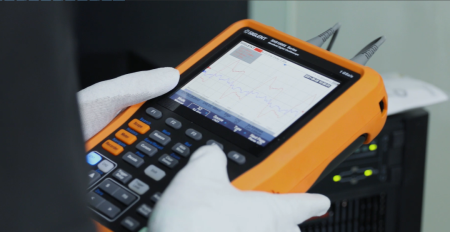

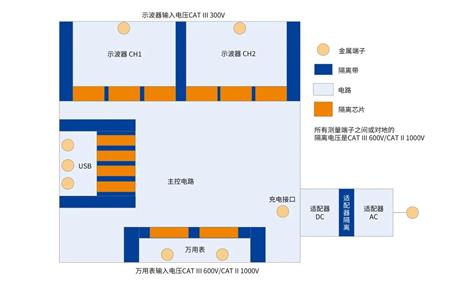

   SHS1000X系列示波器的两个通道间,示波器通道, 万用表通道, USB接口间均隔离,标配了PB925高压探头,配合全隔离设计,即可以保护被测试设备安全,也能保护人员安全,数据安全。而传统的示波器由于示波器与被测设备共地,所以在没有差分探头或者隔离变压器时,进行高压测量非常危险。


万用表代理商

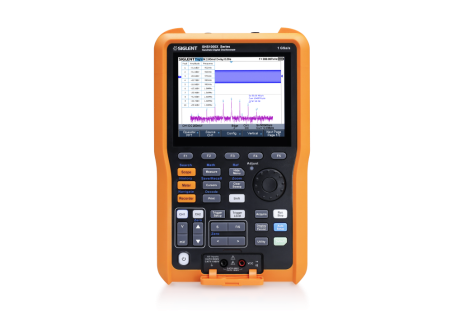

   SHS1000X不仅可以进行高压场景下测试,还可搭配PP510,PP215等探头,在1X衰减下,进行电源纹波测试。


万用表价格


二、标配多种解码功能,包括汽车CAN,LIN协议

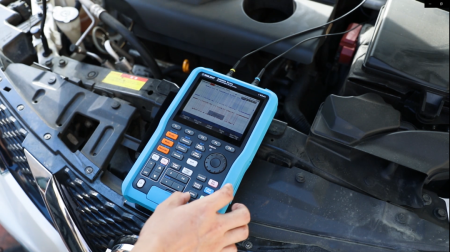

   在汽车以及嵌入式行业中,串行协议总线是常常需要观测的内容。SHS1000X标配了IIC,SPI,UART,CAN,LIN五种串行协议触发及解码。由于其采用了独特的便携式设计,并搭配电池供电,使得其更能满足汽车、嵌入式行业要求在现场解码的测试需求。

万用表哪家好

三、IP51级防尘防水

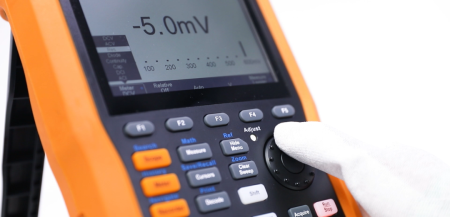

   全新升级的坚固外壳,搭配良好的密封设计,使SHS1000X具备在多尘,潮湿等恶劣环境下正常工作的能力。手感清晰的实体按键以及大拨盘即使带着手套,也能体会到满满的操作感。


本地万用表公司


四、基于硬件实现的真有效值万用表

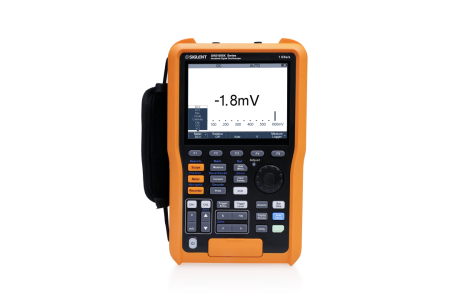

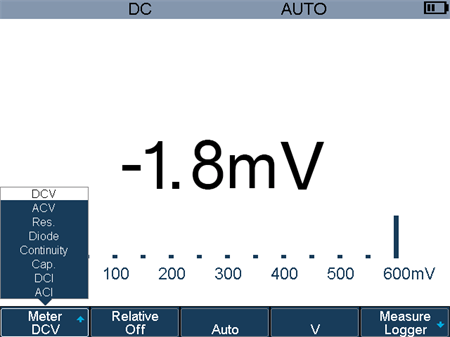

   万用表是现场测试中常用的仪表,SHS1000X系列集成了一个6000计数的万用表,支持直流电压电流、交流电压电流、电阻、电容,二极管、通断功能测量,并且能实现真有效值测量。大大提升了现场测试的效率。


万用表怎么样


五、快速触发,迅速保存

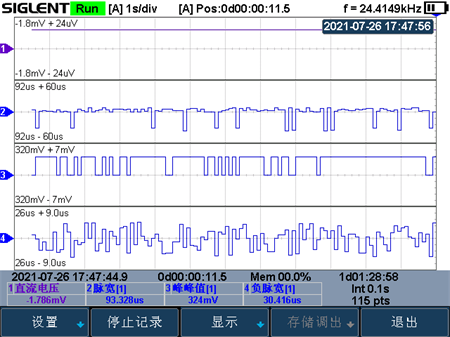

   一键AutoSetup可实现快速触发多种信号,按下Print按键,即可快速存储图片或波形数据到U盘中。另外也可开启波形记录仪功能,将长时间的波形数据保存到机器内部或者外部存储设备中。


万用表公司

万用表


   SHS1000X系列集成了示波器、万用表、记录仪、协议分析、FFT频谱分析等多种功能于一体,采用便携式设计,配备6900 mAh大容量电池,可在各种复杂环境下测试DC ~ 200 MHz的信号。

六、SHS1000X手持示波表:


·  2个示波器隔离输入通道,USB与主机隔离保护数据安全

·  隔离电压等级CATIII 600Vrms、CATII 1000Vrms,适用于室内配电,电源开发,车载电子系统等复杂环境

·  1GSa/s实时采样率

·   高达12Mpts存储深度,兼顾波形全局与细节

·   6900 mAh大容量电池,续航4小时,支持外部充电

·   全新5.6英寸明亮彩色显示屏,视觉更清晰

·   USB快速数据导出

·   可现场快速更换可拆卸式电池

·   IP51级防尘防水

·   一键自动触发,可快速触发大部分信号

·   1M点FFT,高分辨率的频谱分析工具

·   支持车载CAN,LIN协议触发与解码

·   历史和顺序模式,支持大8万帧波形自动记录回放

·   支持波形和测量值记录仪

·   基于硬件实现的真有效值万用表
