SSG5000X系列射频模拟/矢量信号源

2021-09-23 09:43:21

SSG5000X系列射频模拟/矢量信号函数发生器。射频输出频率高达6 GHz, 内部基带源带宽150 MHz。

SSG5000X 可作为本地振荡器(LO),发射器(transmitter),或干扰信源,广泛应用于测试器件、接收机及各种通信系统,适用于生产和研发场景。

强大的ARB模式

消费类电子发展迅速,工程师在验证产品性能时,需要模拟多种通信标准和协议信号。SSG5000X 支持协议文件播放,内置常用协议文件, 可产生5G NR, LTE, WLAN, WCDMA, GSM, BLUETOOTH等各种通信协议信号,帮助工程师完成通用电子设备的验证工作。

在ARB模式下,还可产生、播放波形序列文件;生成多载波信号;给调制信号加入实时AWGN(加性高斯白噪声),满足接收机测量各种场景的测试;对信号进行削峰,并显示CCDF值;使用mark标记波形文件的symbol,并输出IQ_event触发信号,可与另一台机器实现波形同步。

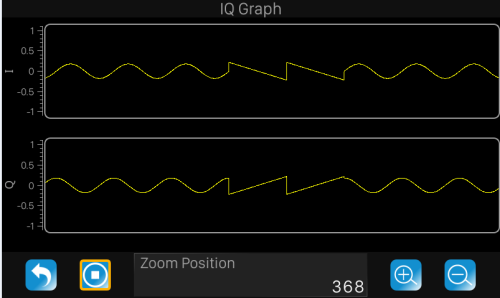

▼ ARB模式产生、播放波形序列文件

函数发生器

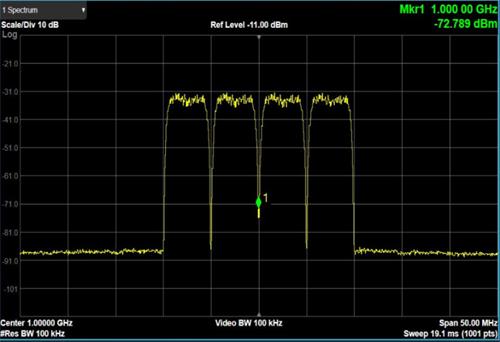

▼ ARB模式生成多载波信号

函数发生器

CUSTOM模式-快速创建满足测试标准的波形

IQ调制是一种非常有效的传输信息的调制方式,SSG5000X可输出多种常用的IQ调制信号,比如QAM,PSK,ASK,FSK等。符号率作为其重要指标,在SSG5000X中,符号率可设置为高达120 Msps。

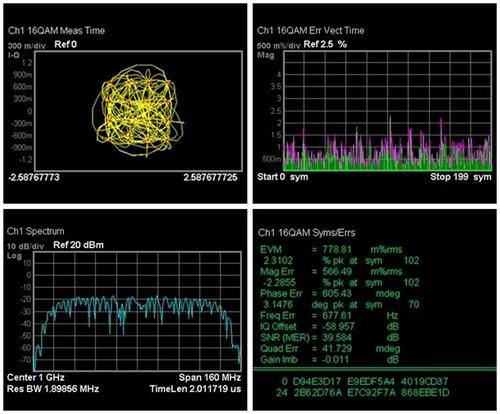

▼ custom模式下输出常用IQ信号

函数发生器

多音模式-输出多音信号

多音信号由多个正弦信号组成,可用于音频行业测试(Audio Measurements)。在通信行业中,双音和多音信号也可用于测试放大器,接收机的非线性失真。几乎所有的地面及卫星通信中都需要多音测试。SSG5000X-V 矢量信号源是产生用户定义的多音信号的理想选择。

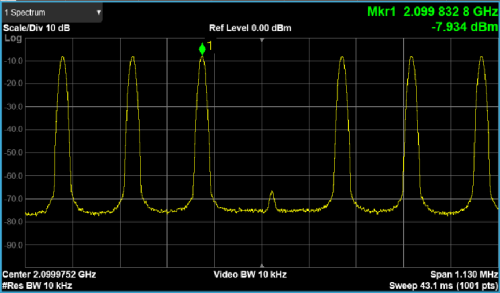

▼ 多音模式,输出多音信号

函数发生器

功率计控制套件-修正线损

传输线越长,损耗越大,为了确保信号在经过传输线到达被测设备(DUT)之前仍具有良好的平坦度,需进行平坦度修正来补偿传输线及开关阻抗造成的传输损耗。RF系统中传输损耗与频率有关(频率响应),SSG5000X可配合主流功率计,进行多个频点的平坦度修正,可方便修正线损。

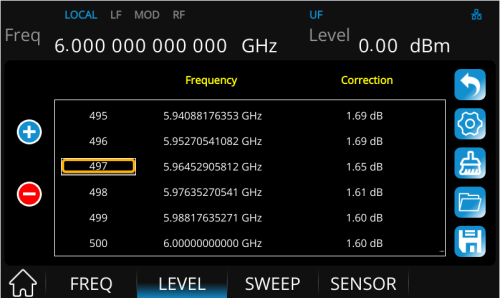

▼ SSG5000X进行平坦度修正

函数发生器

SSG5000X系列配备了USB和LAN接口,方便数据传输和远程命令控制。功能丰富的SSG5000X系列使工程师得以验证和改进更多出色的产品。满足研发和生产等各种环境下的应用需求。
