罗氏线圈在有源滤波中有哪些应用呢？

       非线性负荷在电网中的广泛应用带来了一系列谐波问题。

　　谐波的主要危害包括：

　　增加电力设施负荷，降低系统功率因数，降低发电、输电、用电设备的有效容量和效率，造成设备浪费、线路浪费和电能损耗；

　　造成无功补偿电容器谐振和谐波电流放大，导致电容器组因过流或过电压而损坏或无法投入运行；

　　谐波会改变保护继电器的动作特性，引起继电保护设施的误动作，导致继电保护等自动装置的紊乱。

　　为了消除或减少电网中的谐波，人们提出了无源滤波和有源滤波的解决方案。无源滤波(FC)主要利用阻容元件的LC谐振特性，在系统中针对特定频率形成低阻通道。这种低电阻通道与系统阻抗形成分流关系，允许谐波成分流经滤波系统对系统进行滤波。有源滤波(APF)利用现代电力电子器件，主动产生与系统谐波同幅反相的谐波，从而“抵消”系统产生的谐波。

　有源滤波器的原理图可以看出，测量负载电流并输入电流跟踪控制电路是有源滤波器的关键环节，测量精度和响应时间将直接影响滤波效果。

　　工程问题

　　有源滤波器的应用行业包括电镀企业、水处理设备、石化企业、大型商场写字楼、精密电子企业、机场/港口供电系统、医疗机构等。负载电流从几百安培到几千安培不等。通常情况下，滤波器制造商使用传统CT测量负载电流，但由于现场条件不同，面临不同的困难。

　　在改造工程中，由于母线或电缆已经安装，使用穿芯ct时必须进行大量的拆装工作；

　　有的开关柜内部空间狭小，母线间距刚好符合绝缘要求，CT尺寸大于间隙，安装困难。或者CT尺寸合适，但工程师现场施工难度很大；

　　公共汽车的大小和形状差异很大。不同的项目需要采购不同尺寸的CT，给采购工作带来很多困难。有些项目甚至要定制CT，不仅成本高，还可能影响工期；

　　有些项目刚开始的时候负荷很小，随着时间的发展负荷逐渐增大。本项目如果选择小范围的ct，后期由于饱和问题需要更换CT。如果一开始选择大范围的CT，那么一开始电流就很小，会影响测量精度和滤波效果。

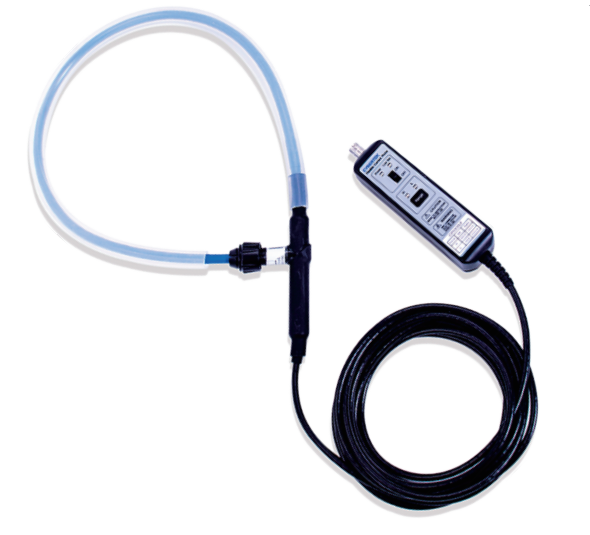

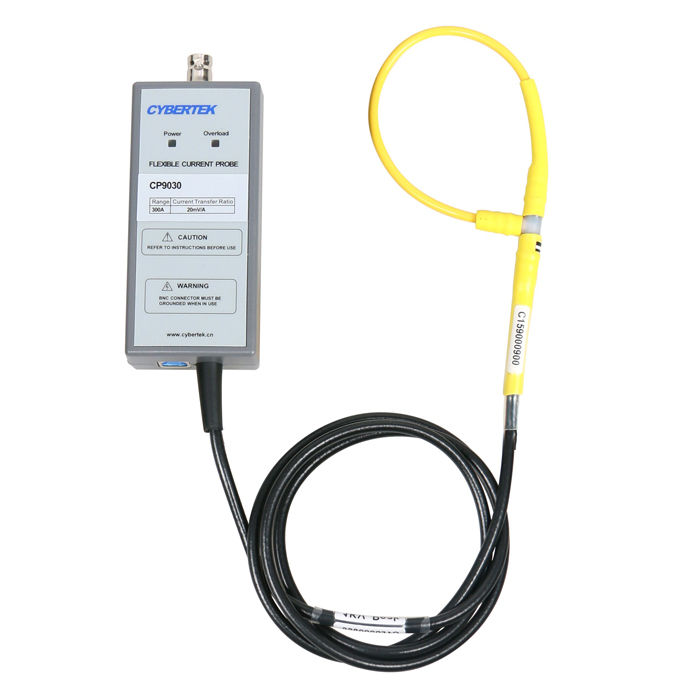

　　罗氏线圈（Rogowski Coil），全称罗哥夫斯基线圈，由于罗氏线圈不含铁芯，也称空心线圈。

罗氏线圈是一个均匀缠绕在非铁磁性材料上的环形线圈。输出信号是电流对时间的微分。通过一个对输出的电压信号进行积分的电路，就可以真实还原输入电流。

　　Rogowski Coil线圈无铁磁材料，无磁滞效应，相位误差几乎为零；没有磁饱和现象，所以测量范围可以从几安培到几百千安培的电流；结构简单，与被测电流无直接电路连接。响应频率带宽为0.1Hz-1MHz。与传统的铁芯变压器相比，罗果夫斯基线圈具有测量范围宽、精度高、稳定可靠、响应频率宽、测量和继电保护功能强、体积小、重量轻、安全环保等优点。

　　罗氏线圈可用于继电保护、可控硅、变频调速、电阻焊等信号畸变严重、电流大的场合，如电炉、短路试验、雷电信号采集等。

　　结论：

　　在有源电力滤波器的工程应用中，安装问题是滤波器制造商大的痛点。莱姆公司的罗氏线圈产品ART，以其开放性、灵活性、高精度、测量范围广、位置误差小的优势，解决了过滤器厂家的痛点。

　　罗氏线圈无磁芯，二次输出为小电压信号，易于转换为数字信号，非常符合未来产品环保化、数字化的技术趋势，未来将在越来越多的应用中取代传统CT产品。
