CWT PEM探头的应用领域有哪些?

2021-04-01 09:27:15

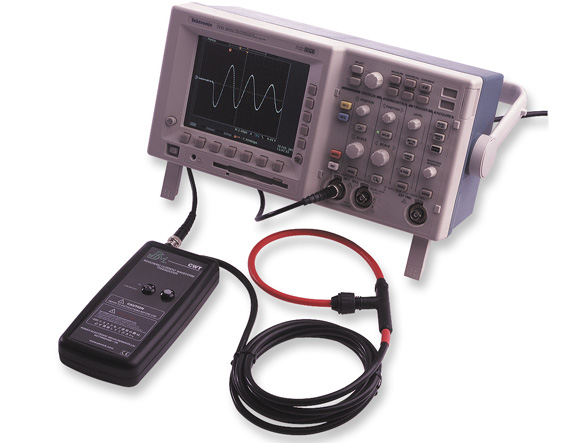

CWT PEM探头使用领域


在过去的20年中,CWT PEM探头已供给给全球主要的电气工程公司和领先的研究机构。这种多功能的仪器已被广泛用于各种使用中,例如:


半导体开关波形


CWT PEM探头可用于各种功率半导体测量,例如功率半导体中的开关损耗或查看在线电感是否不会给IGBT或MOSFET施加过大压力。


CWT是非侵入式的,仅在主回路中注入少数pH值,它的高频带宽大于10MHz,具有可猜测的已知测量延迟,并且纤薄且具有可弯折的特性,因而易于刺进乃至难以安装。到达电路的各个部分。


CWT

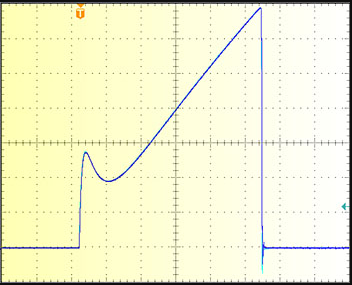

50μs,3kA峰值,具有


300ns线圈和800MHz(3dB)同轴分流器的100ns下降沿CWT30

CWT PEM探头


发电机,电动机驱动器和电源中的大沟通电流


与其他方式的电流测量不同,感测线圈(Rogowski线圈)的尺度与测量电流的尺度无关。因而,对于大电流,可以挑选Rogowski线圈的尺度以合适导体直径,在这种情况下,根据霍尔效应等磁性材料的探头在更大的额外电流下变得越来越粗笨和贵重。在1000A的范围内,确实没有比PEM的Rogowski电流传感器更好的挑选了。


脉冲功率使用


使用了PEM的CWT Rogowski线圈:


来监视大型粒子加速器中踢脚电磁铁中的电流。


在激光电源中


在“超导故障限流器”中(低温使用)


高频正弦波使用–例如感应加热


CWT能够以很高的精度和可猜测的相位响应在高频下测量大正弦电流。这对于感应加热等使用非常重要,在感应加热中操控过零非常重要,或许对于高频功率测量也很重要。


例如,CWT15(额外峰值为3000A)能够在超过100kHz的频率下测量高达1000A的连续正弦电流。


PEM为更高频率的使用供给了定制规划的CWT版本。


 CWT PEM探头


雷击测量


CWT具有宽带宽,高峰值电流额外值和高di / dt能力(对于定制规划为40kA / μs或更大),是监视雷击的有用工具。这些冲击一般指定为8 / 20μs或10 / 350μs波形,因而电流传感器既需求MHz范围内的高频功能,又需求可忽略的下垂特性,即小于0.1Hz的低频带宽。


除我们的规范CWT机组外,PEM还供给了定制规划的线圈,其周长大为20m,用于监视大型结构(如风力涡轮机)中的雷击。


在大直流电流的情况下测量小沟通电流(例如,电容器纹波)


Rogowski电流传感器不测量电流的直流分量。可是,与CT或霍尔效应设备不同,它们不含磁性材料,因而不受直流电流的影响。因而,有或许使用小的,柔性的Rogowski线圈在大直流电流的情况下测量小沟通电流,而根据磁原理的传感器又贵重又粗笨,无法防止饱和效应。一种此类常见的使用是测量主电流为DC或缓慢改变的电容器中的纹波电流。
