这项技术相对不为人知,仅用于少数专业应用。PEM不断为广泛的应用和行业提供先进的传感器,并为目前正在测量挑战的工程师提供建议和支持。到目前为止,PEM已经出口到全球超过35个国家,许多领先的工程公司和研究机构都可以列为其客户。
交流电流从几百毫安到几百千安培,范围在10MHz。CWT是技术领先的宽带交流电流探头,典型的强线圈,带宽1m,隔离电压峰值10kV,额定电流30A到600kA。
CWT非常适合电力电子的发展,因为它结合了易于使用的薄而灵活的夹线圈,可以精准复制快速开关电流波形,无论是正弦波、准正弦波还是脉冲波。

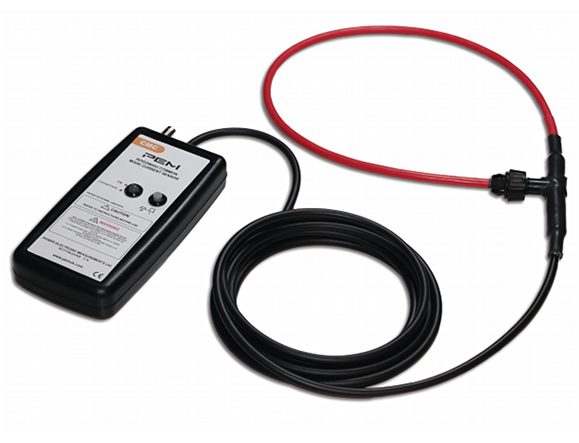

质子交换膜柔性电流探针
CWT PEM电流探头可用于各种功率半导体测量,如功率半导体开关损耗或检查电路中的电感不会对IGBT或金属氧化物半导体场效应晶体管施加过大的应力。CWT是将少量的pH无创注入主回路。它具有大于10MHz的高频带宽,可预测的已知测量延迟,并且非常薄且易于编辑,因此容易插入甚至难以到达电路的一部分。
英国质子交换膜电流探头(包括适配器CWT6B/4/300)的技术参数:
峰值电流:30A峰值至600kA峰值。
输出:6.0V峰值。
高频带宽(-3db): 16mhz (300mm线圈),10MHz(700mm线圈)。
低频带宽(-3dB):因型号而异(参见数据手册)。
精度(典型值):在罗果夫斯基回路中,导体中心校准至0.2%;导体位置的典型变化是读数的1.0%。
工作温度范围:0-40(集成电子);-20至100(线圈和电缆)。
线圈长度:300、500、700或1000毫米(可定制长度)。
线圈厚度:特大8.5毫米.
峰值线圈绝缘:10kV峰值。
电缆长度(线圈至积分器):2.5或4米(可定制长度)。
电源:选件‘B’电池4节AA(1.5V标准碱性电池);12v (10%) DC输入的加-2.1毫米插座;选装件‘r’可充电电池4节AA(1.2V镍氢电池),带涓流充电电路;12v (10%) DC输入的加-2.1毫米插座。输出负载:100.0千欧(额定精度)。
