一、利用网络分析仪测试TDR的优势

       传统上，基于采样示波器的时域反射计(TDR)一直用于电缆和印刷电路板的测试。由于这种示波器的本底噪声相对较大，想要同时实现高动态范围和快速测量会很有难度，虽然通过取平均法可以降低噪声，但是这会影响测量速度。示波器上用于测量时序偏差的多个信号源之间的抖动，也会导致测量误差。此外，给TDR示波器设计静电放电(ESD)保护电路非常困难，因此 TDR示波器容易被 ESD损坏。 网分则没有以上困扰，此外，网分还可调用相位信息，以便显示Smith图形、测量阻抗，并精准地进行电缆相位匹配。

二、具体操作

       首先，将网络分析仪进行校准，通常使用标准的校准件（如开路、短路、负载等）来校准测量端口，以消除系统误差。然后，将被测件连接到网络分析仪的测试端口上，设置测量的频率范围、扫描点数等参数，启动测量。网络分析仪会自动测量并显示被测件在不同频率下的阻抗值，通常以史密斯圆图、幅度 - 频率曲线或相位 - 频率曲线等形式呈现测量结果。

三、仪器配置

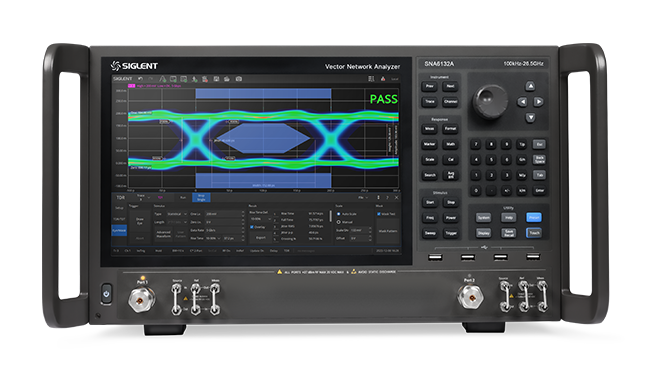

1、双端口网络分析仪

2、红外热像仪
