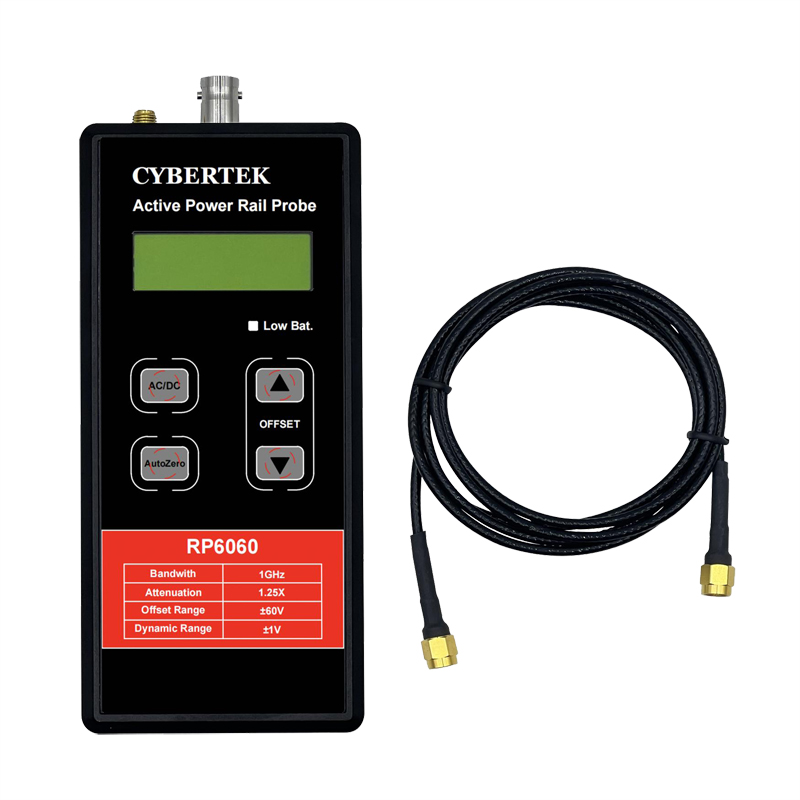

在低噪声测量市场,大部分的市场份额都被欧美企业所占据,中企所占的份额很少。而知用电子发布的自研低噪声电源纹波探头RP6060,带宽高达1GHz ,是一次全新的突破,也是国内首款纹波探头,打破了进口探头的垄断。
低噪声电源纹波探头RP6060为测量 DC 电源轨上的纹波而提供低噪声、大偏置围解决方案,其 DC 电源轨范围为-60 ~ +60 VDC。提供了所需的行业领先的低噪声和大偏置范围,可以测量 1GHz 以下 200μVp-p ~ 800 mVp-p的 AC 纹波。该探头主要用于测量配电平面的低源阻抗,所以不建议在源阻抗 >1 Ω 的情况下测量设备,因为这可能会导致波形失真。
一、低噪声电源纹波探头RP6060产品特点
1、带宽高达 1GH
2、高输入偏置电压±60VDC
3、自动偏置调零功能
4、直流电压显示功能
二、低噪声电源纹波探头RP6060产品应用
1、探测汽车、工业和消费市场中芯片组的电源轨电压供电和控制功能
2、探测数字功率管理、内存和以太网连接能力
3、探测高频电源轨上的噪声源

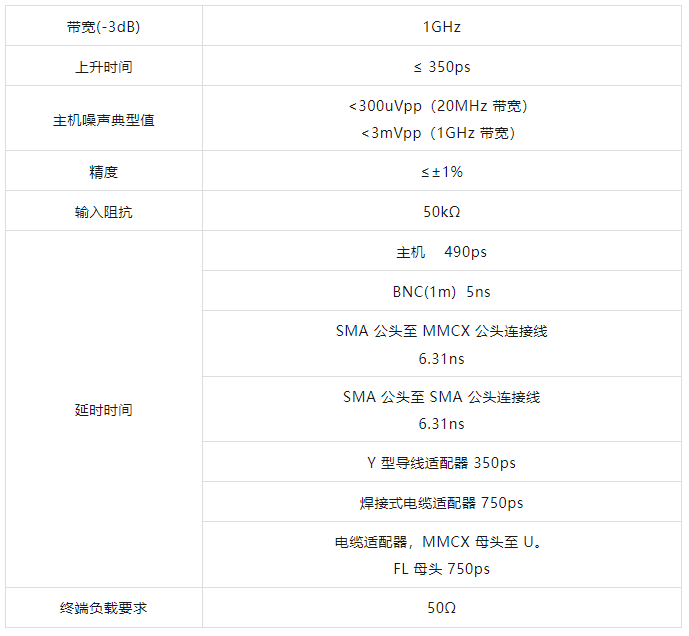

三、低噪声电源纹波探头RP6060产品参数
四、低噪声电源纹波探头RP6060产品总结
现代电子产品新增的功能、更高的密度、更快的开关速度,正推动着对更低的供电电压的需求。设计人员需要放大电源轨, 查找高频干扰信号,测量纹波,在更紧张的容限下分析耦合效应。示波器通常没有足够的偏置,把 DC 轨上的噪声和纹波位移到屏幕中心来进行所需的测量。RP6060 低噪声电源纹波探头提供了低噪声测量解决方案(示波器和探头),这一点非常关键,以区分示波器和探头的噪声与被测的 DC 电源的噪声和纹波。探头中较高的输入阻抗,可以有效地减少示波器负载对 DC 轨道的影响 (50 kΩ)。探头提供的带宽越高,能够查看 DC 轨道上可能影响的数据信号、时钟等信号的内容(谐波、更快的纹波等)就越多。
