AMETEK CTS 全新的中功率纹波发生器 Ripple NX2.5 系列产品
一、Ripple NX2.5 是什么？
Ripple NX2.5 是我们 Ripple NX 产品家族的延伸。

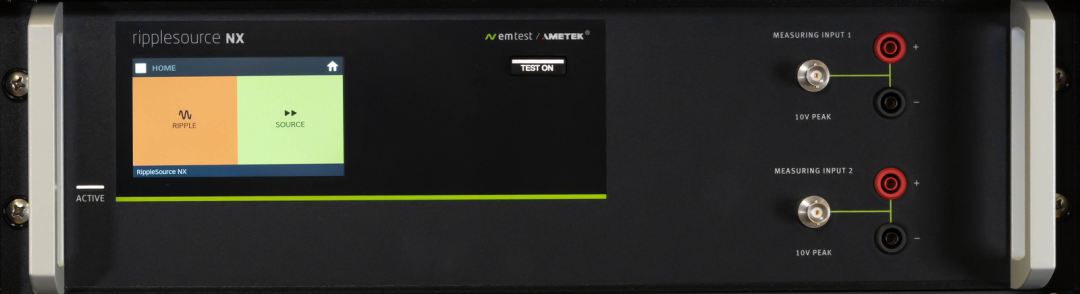

它是一款完全集成的纹波发生器，包括信号发生器、放大器、耦合变压器、去耦电容器组和测量单元。所有部件全部集成在一台 19 英寸的机柜内。
与大功率的 Ripple NX 系列一样，Ripple NX2.5 同样拥有强大的功能，包括频选测量、基于固件的调节，可编程限流器、Cx 的预放电电路、Web 控制接口，支持自动化远程控制等。
二、谁会用到它？
对小型逆变器、DC-DC 转换器、车载充电器、加热器和其他辅助设备进行测试的实验室。
Ripple NX2.5 也可以用作磁场测试的源，或作为去耦电容器，结合 HV-AN 进行发射测量。
三、都有哪些型号？
（1）Ripple NX200-1000-2.5
内置 200A/1,000V 耦合变压器 和 2.5kVA 功率放大器
（2）Ripple NX400-1000-2.5
内置 400A/1,000V 耦合变压器 和 2.5kVA 功率放大器
四、如何选择纹波发生器？
选择正确的纹波发生器可能是一项艰巨的任务，有很多因素在起作用。为此，AMETEK CTS 的技术专家提出了选择纹波发生器的 10 个关键要素，或者说，是 10 个需要考虑的问题。只有明确回答了这些问题，才能确保您拥有正确的信息，来选择满足您的应用要求和测试规范的产品。
选择纹波发生器的 10 个关键要素：
（1）MAX高直流电压
MAX高直流电压是由高压元器件的直流总线电压确定的。它定义了直流电源以及耦合单元（变压器）的MAX大绝缘电压。
典型的电压范围是 400 - 1,000 V
（2）MAX大直流电流
MAX大直流电流在很大程度上取决于元器件的功耗和高压直流电压。直流电流决定了直流电源所需的功率。这也是元器件可能的阻抗值的指征。
电池和逆变器是高功率元器件，其电流在 500 - 1,000 A 范围内是常见的
辅助设备需要更小的电流，通常低于 100 A
（3）纹波电压测试水平 Vpp
标准和 / 或元器件测试规范定义了纹波电压测试水平中的 Vpp。各类标准或规范所要求的测试水平存在很大的变化，纹波发生器必须覆盖它们。必须在 EUT 的端子处达到所要求的电压水平。
典型值在 10 Vpp 到 80 Vpp 之间
（4）元器件的阻抗
元器件的阻抗是决定所需纹波电流和功率的重要参数。阻抗可以估算（直流电阻）、模拟或测量。不仅要知道直流阻抗，而且要知道MAX大纹波频率（即 ISO 21498 标准所要求的 150 kHZ）。典型值为：
高压电池约 50 mΩ
逆变器约 100 mΩ
辅助系统（DC-DC 转换器，充电器等）约 1Ω
（5）纹波电流 App
纹波电流 App 取决于纹波电压测试电平和阻抗。重要的是计算整个频率范围内的纹波电流。纹波发生器必须能够产生这些纹波振幅。为了防止被试元器件损坏，还需要一个快速限流器。
电机逆变器的典型值在 300 - 500 App 之间
辅助设备的典型值更小一些
（6）EUT的可达性
一些被试部件可能需要放置在受保护的环境或气候室中，这使得 EUT 很难被触及。这就需要纹波发生器带有较长的电缆，并能进行远程电压测量，以确保根据标准的规格进行纹波测试。
（7）集成到试验台
波纹测试是一个耗时的测试，可能需要几天或几周的时间。高压电池需要在不同的SoC（充电状态）下进行测试，意味着在纹波测试期间有必要对其进行充电和放电。自动化测试是有帮助的，纹波发生器必须提供必要的远程控制接口。
（8）人员安全
纹波是一种高压测试，对测试工程师来说存在潜在的危险。因此，纹波测试系统必须是安全的，并且有可能集成到现有的安全系统中。直流和交流之间应有电绝缘，例如变压器耦合法所提供的电绝缘，以增加安全性。
（9）可升级性
电动汽车是一个非常活跃的市场，技术和测试都在迅速发展。直流电压不断增高，以减少损耗和（电缆）重量。快速充电是客户接受的关键，这也意味着需要不断增加直流电流、降低阻抗。纹波发生器必须满足今天和明天的测试要求，因此可升级性是关键。这不仅是硬件需要满足的要求，对软件来说，更重要的是能够满足未来标准的变化。
（10）易用性
建立和操作高压元器件的波纹测试系统曾经是测试专家的任务，如今，紧凑且完全集成的纹波测试系统提供了允许每个人执行测试的特性和功能。因此，用户友好、简单易用的纹波测试系统，对提高测试的准确性、安全性、提升测试效率而言都很重要。
