在追求效率的自动生产线上,速度就是效益的保证,万用表作为自动化测试的核心设备,其测试速度直接关系到整个测试系统的效率。 2024年1月10日,全新国产SDM4000A超高速六位半数字万用表上市。其拥有高达50k rdgs/s的读数速率,2,200,000的计数值,MAX值100 PLC、MIN值0.001 PLC的采样间隔,涵盖了11种测量项,并搭载触摸屏及全新UI。在追求准确高效的自动化测试环境中, SDM4000A不仅能显著提升单个产品的测试效率,更能助力整个产线实现更高的效益。

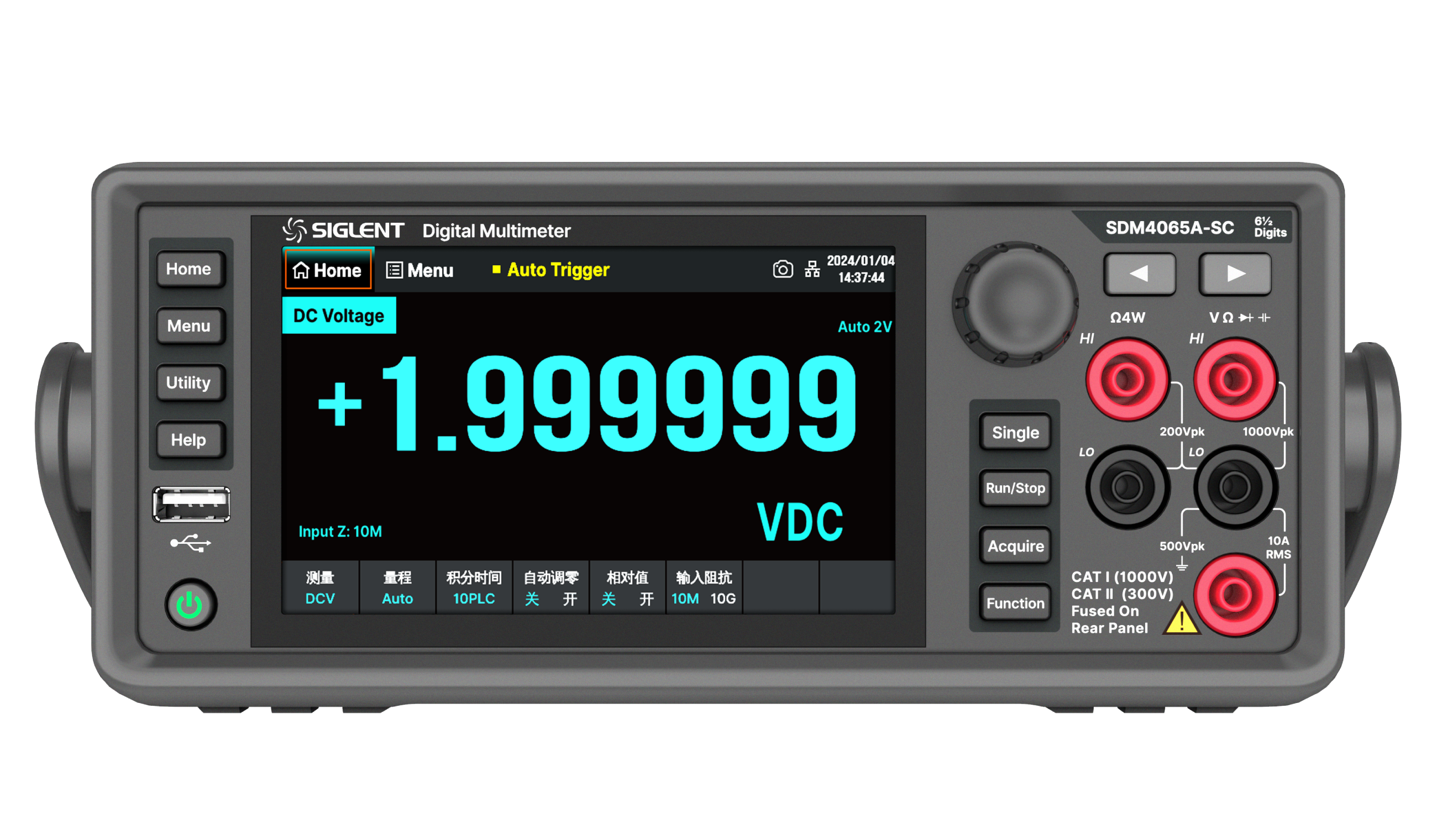

真正的六位半万用表
SDM4000A系列数字万用表拥有6½ 位读数分辨率(2,200,000 count),满量程可显示 ±0000000 ~ 2,199,999。卓越性能使小电流的变化到大电压的波动,尽在掌控之中。
高速&高精度测量

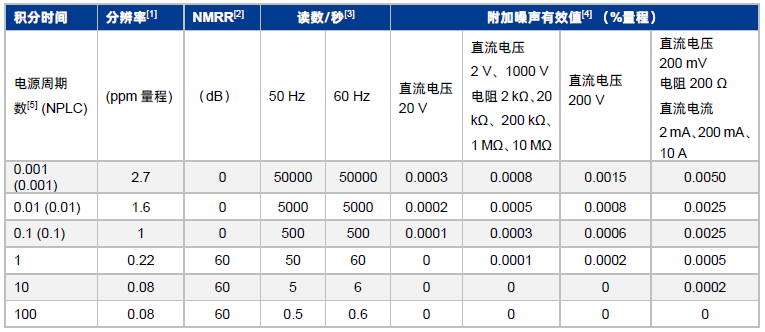

SDM4000A高可实现50000读数/秒,小采样间隔20 μs,大单次可采集2M点,同时支持读数时间戳功能。在采样间隔方面,支持大100 PLC和小0.001 PLC的精细设置,使其在高速数据采集和微小变化监测方面具有卓越的性能,适用于各种需要精准测量的应用场景。

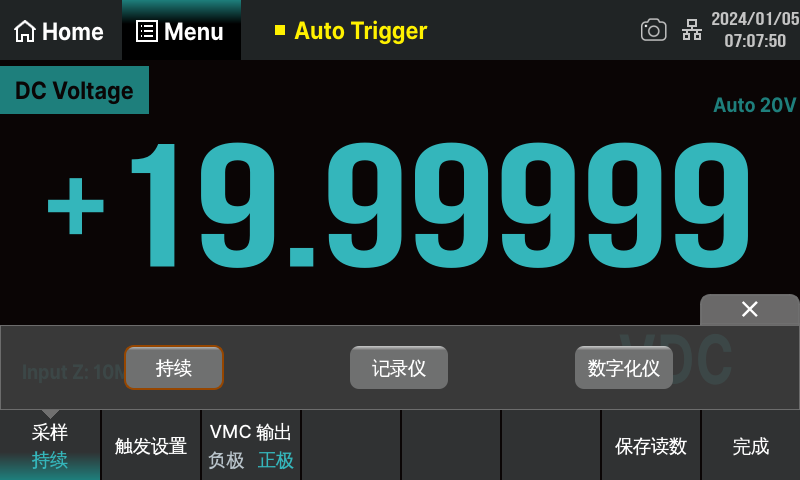

三种采样方式
万用表以恒定的速率连续不断地进行采样和测量, 用户可实时监测变化 | |
大可记录100小时的数据, 适用于需要长时间记录读数的应用场景 | |

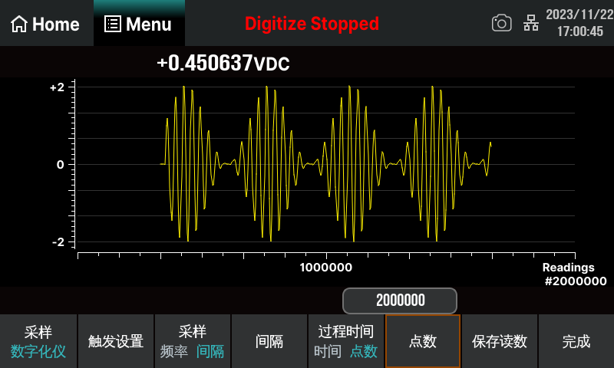

在低频高精度采样领域, 数字化仪的性能表现要优于示波器和频谱仪。 适用于高精度数字采样、音频信号数字化等应用场景 | |
强大的数学运算
SDM4000A支持五种运算:统计、限值、dBm、dB和相对运算。不仅能快速统计各种测量数据,如MAX值、MIN值、平均值、峰峰值、标准差和样本数,还能根据预设的上下限值进行通过/失败测试。此外,其支持将电压单位转换为功率单位;还能以dB为单位展示测量值与参考值的相对关系;通过相对运算,还可精准地找出实际测量值与预期值间的差异。
四种显示模式

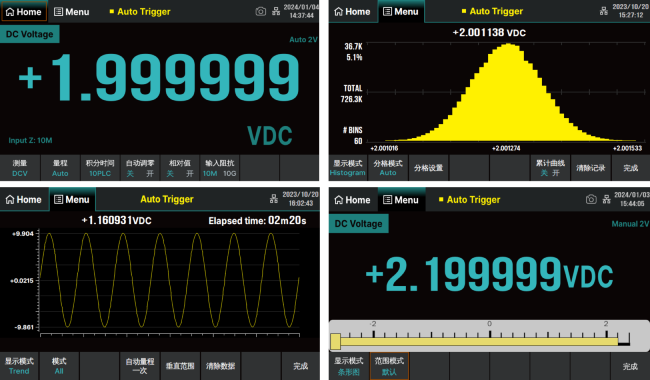

SDM4000A支持四种显示模式,数字显示模式可对测量结果一目了然;直方图模式可快速识别数据分布特性;趋势图可清晰观察数据的变化规律,预测数据走向;条形图可快速分析出不同条件下的变化和规律。高效满足用户的视觉需求和数据分析习惯,深入洞察数据。

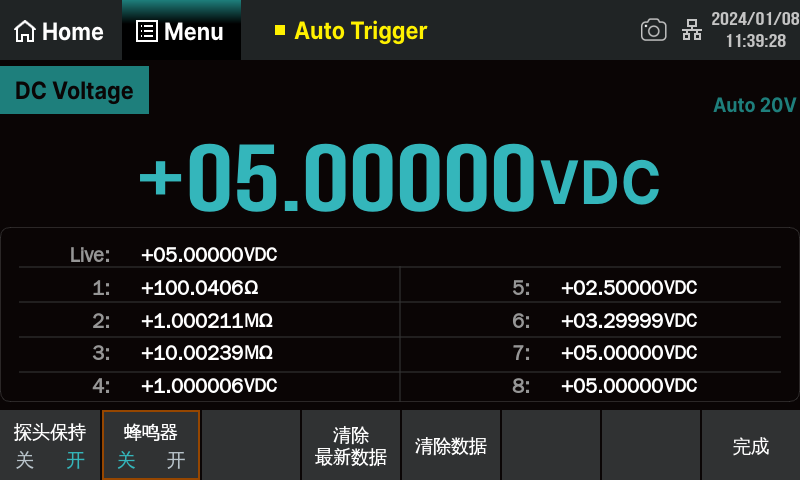

探头保持
当万用表完成稳定读数后,蜂鸣器会发出声响,同时将测量值呈现在显示屏上。屏上可保留新的八个测量结果,方便用户比较和参考。此外,可随时查看历史测量数据,对设备性能或参数变化进行深入分析,也可一键清除已显示的数据。

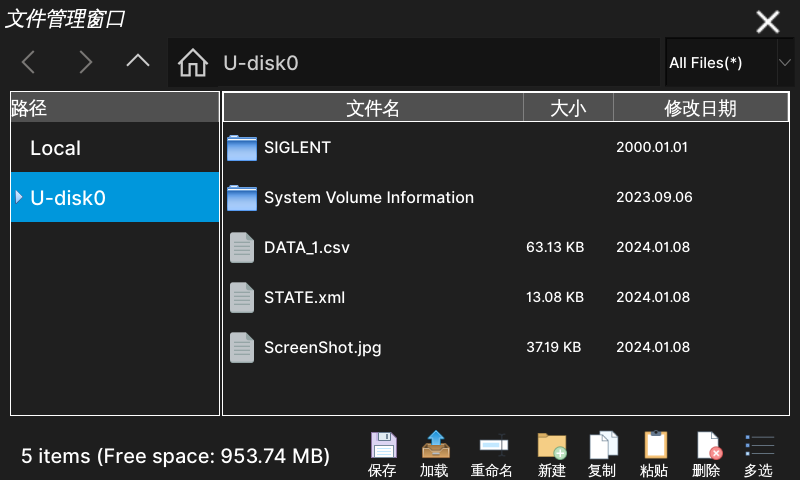

出色的存储与调用
SDM4000A出色的存储与调用能力可轻松管理仪器参数文件。其支持在内部存储区和外部USB存储设备上进行存储和恢复设置。内部存储空间高达2M点,内存容量大至2Gb Nand Flash,可保存大量测量数据。支持csv、xml文件格式保存,用户可进行创建文件夹、保存屏幕截图、复制、重命名和删除等操作,进一步提高了数据管理的效率和便捷性。
多功能扫描卡
SDM4065A-SC搭载的多功能扫描卡(SC1016)可以扩展万用表功能,快速准确地测量各种电路参数。SC1016具有16个通道测量接口(12个多功能通道+ 4个电流通道),可以在多个测试点或器件上同时测量多个电路参数,并可通过上位机实现对设备和扫描卡控制。

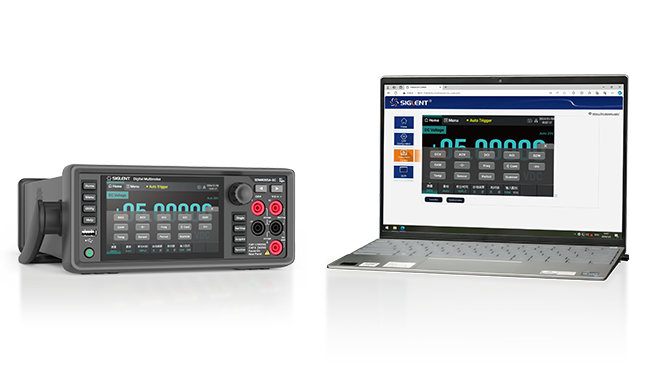

远程控制及编程
SDM4000A内置USB Host,USB Device,LAN标准通信接口,选配USB-GPIB模块。支持标准SCPI远程控制命令、上位机软件、兼容新主流万用表命令集。内嵌的Web Server可直接通过网页远程控制万用表,实现远程编程和通信需求。
SDM4000A高速六位半万用表在速度、准确度和稳定度之间实现了平衡。
无论是在自动化控制系统测试、电力工程、电子制造与维修、通信与网络,还是在科研与教育等领域,SDM4000A都能为工程师提供全新的测量体验,助力实现更精准高效的测试。
