与大家一起学习EMC常见的测试项目。下面将给大家介绍EMC测试之辐射发射（RE）与传导发射（CE）。

一、RE OR CE？

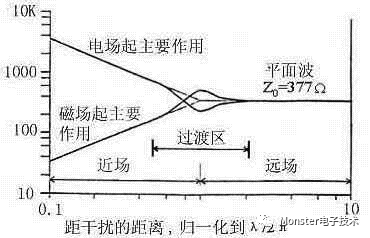

       不知道大家有没有一个疑问，RE和CE都是骚扰发射，但是，何为辐射发射？何为传导发射？EMC不仅本身有点玄学，命名也都很玄。按照电磁干扰的原理，电磁干扰的作用途径主要可以分为两大类，既辐射干扰和传导性干扰。当干扰源很远时，可以采用辐射干扰的模型，在被干扰设备上只感受到电磁波的影响。在干扰源的距离很近时，干扰源和被干扰设备就要处于同一个由分布电参数，如电容、电感、电阻连接起来的电路中，采用解电路的方法就可以分析干扰强度的大小。约定当干扰源到被干扰物的距离远大于波长时，既图片时，就认为被干扰设备是处于远区的电磁场中。确定远近场分界时，还要考虑辐射电磁波器件的尺寸。

       例如，在移动基站的情形，远区场的分界应定在图片的范围，其中图片为所考虑的电磁波波长，D为天线大线度。 当干扰源与被干扰物间距离很小时，通常的标准是当图片时，可以认为被干扰设备处于近区场。

      干扰源与被干扰设备之间的作用是由于干扰源经过耦合器件（通常是分布式的）构成的通道产生影响的。干扰源与被干扰设备再加上耦合器件构成了统一的电路，因而可以采用电路的理论去解决。

二、辐射发射测试

       RE主要是考察设备在正常工作时自身对外界的辐射干扰强度，测试场地可以选择半电波暗室或者开阔场，常见的有3m法或10m法。测试频段根据不同的标准要求不同，GB/T6113.1规定了频率段范围：

A频段——9～150kHz；

B频段——0.15～30MHz；

C频段——30～300MHz；

D频段——300～1000MHz；

E频段------1GHz以上

1、测试设备

（1）EMI测量接收机

        测量接收机是EMI测试中常用的基本测试仪器，仪器类型包括准峰值测量接收机、峰值测量接收机、平均值测量接收机和均方根值测量接收机。YY0505要求测量接收机测试范围覆盖30MHz—18GHz，具备PK（峰值）、QP（准峰值）、AV（平均值）检波器，测量接收机的几个重要指标分别是：6dB处的带宽、充电时间常数、放电时间常数、临界阻尼指示器的机械时间常数、过载系数。

（2）天线

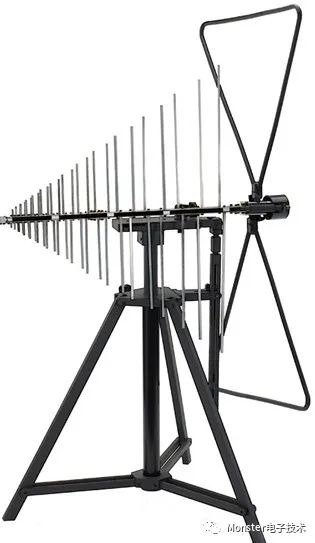

        天线是辐射发射试验的接收装置，由于辐射发射试验频率范围覆盖30MHz—18GHz，所以相应的在不同频率范围段有不同的天线相匹配。RE测试我们主要采用的是对数周期天线。

2、测试方法

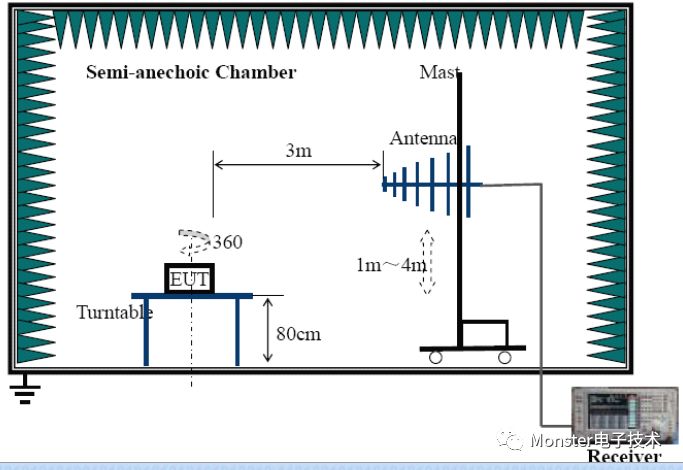

     对于常见的台式设备，测量时将其置于80cm高的非金属转台上，测试天线的测试基准点与被测设备的假想辐射中心(一般也是其几何中心)的水平距离即测试距离为3m。在测试过程中，转台在0~360°范围内旋转，而测试天线在1~4m(水平极化)和2~4m(垂直极化)范围内升降，并分别在天线水平极化和垂直极化状态下进行，以获得大骚扰值。

三、传导发射测试

      任何一个非便携式设备都和其他设备有电缆互连关系，无论是通过电源电缆还是信号电缆，只要有这种互连关系的存在，设备就有一个途径将自身的共模电流传导给与其互连的设备，这种现象就叫传导干扰，又成为传导发射。

      传导发射包含两个部分：电源端CE和通信端CE

      电源端CE：测试设备通过自己的电源端口向交流电网或直流配电网络传送的干扰，测试频段为150kHz～30MHz。

      通信端CE、测试频段同上，此处描述的通信端指得是针对接驳到公网的端口，如网口、ISDN口等才有CE测试要求，而对于接终端的信号端口如音视频端口则无CE要求。

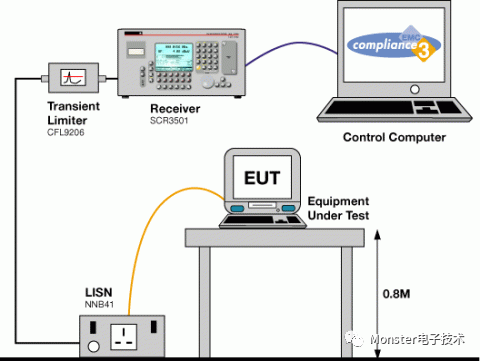

       LISN：Line impedance stabilization network线路阻抗稳定网络，用来进行电源端CE测试时的阻抗稳定，并且该网络上面有一取样端子，EUT沿电源线向外的干扰就从此端子取出，送至接收机进行检波。

测试布置方式主要分为两种：

 1、台式布置

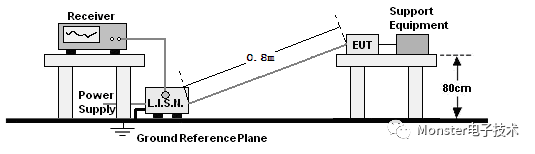

      台式设备离LISN 80cm，离接地平板40cm，受试设备与辅助设备放置在距水平接地参考平面0.8米的非导电桌上，距垂直参考平面0.4米。辅助设备离EUT设备10cm。

2、落地式布置

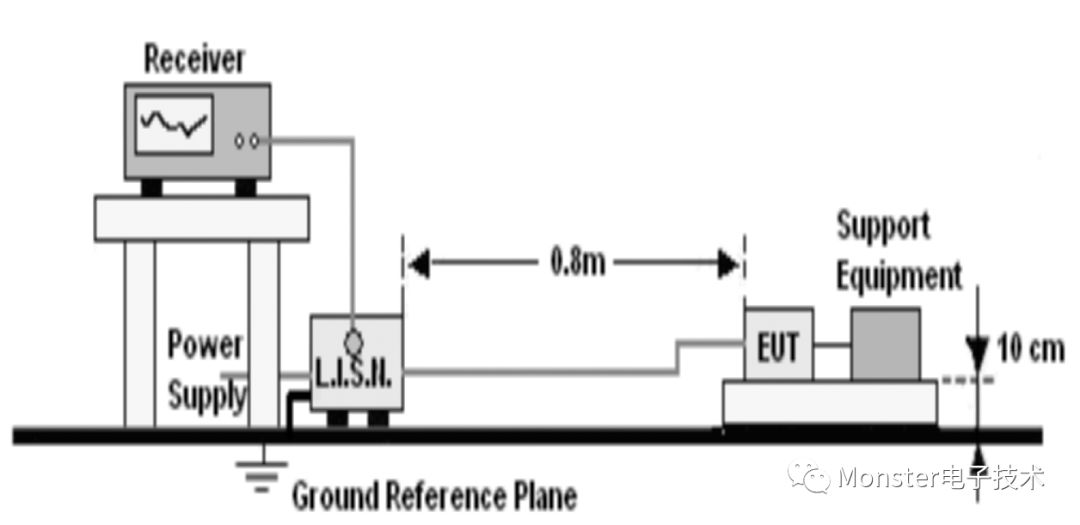

     落地式设备离LISN 80cm，受试设备与辅助设备放置在距水平接地参考平面0.1米的非导电桌上。
