可回馈电网模拟源是高精度、高动态、高标准、全面电网特性模拟的电源，针对接入电网的设备做电网适应性测试，可输出平稳的电压和频率，也可按照相关国家标准要求，提供电压变化、频率变化、谐波、间谐波、不平衡、闪变等多种电能质量相关特性的供电环境。

       电源除了给用电设备提供供电环境外，还可以接收负载返回的能量，并回馈到电网，节约能源，改善试验环境。

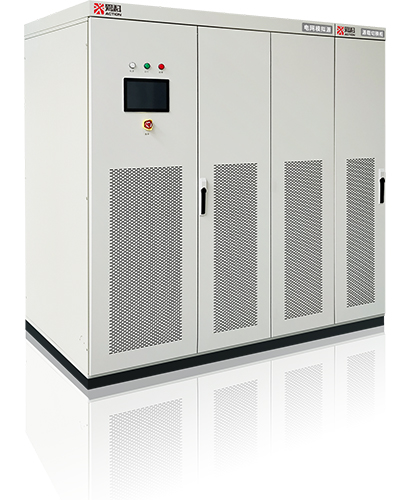

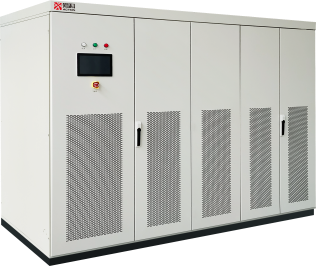

        第四代A系列回馈型交流源载一体机，同时具有电网模拟源和交流负载模拟的双重功能，满足新能源行业各种测试。源模式可模拟国内、国外电网的正常及异常特性；载模式可模拟线性RLC负载、整流性负载和开关性负载，填补了大功率交流电子负载的市场空白。

一、主要功能

（1）全面的电网特性

        模拟电网异常波动：模拟电网频率、电压、相位的一般变化。

（2）电网无污染：双向、可回馈

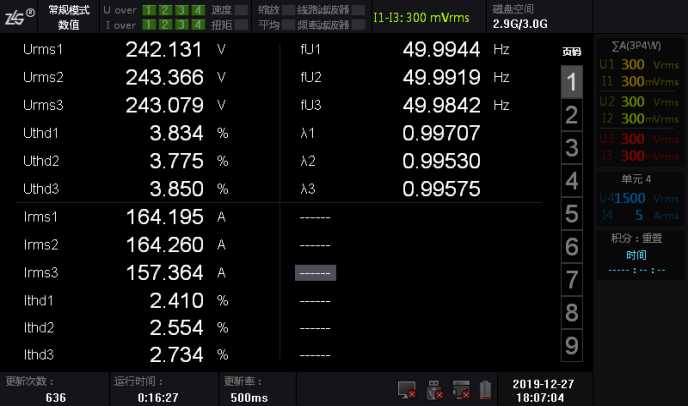

        电源输入功率因数高达0.99，输入谐波电流含量低于3%F.S.，对电网的干扰降至低。

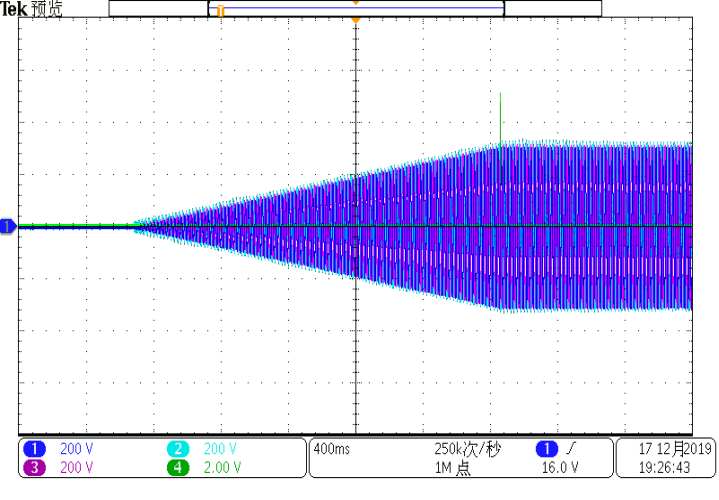

（3）输入输出缓启动功能

        缓启时间可设：电源可设置输出电压的启动斜率，减小电源对被试品的浪涌冲击。

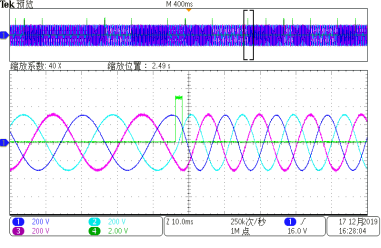

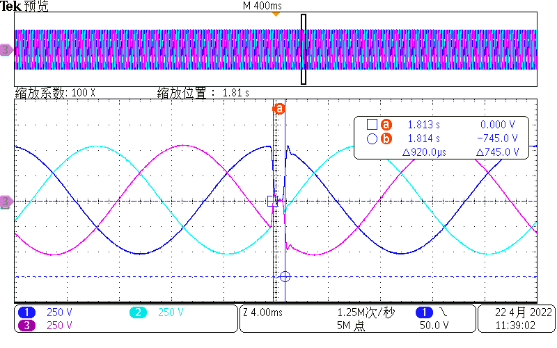

（4）1ms中断测试

         电源输出电压摆率高达1V/μs，可真实模拟电网1ms中断。

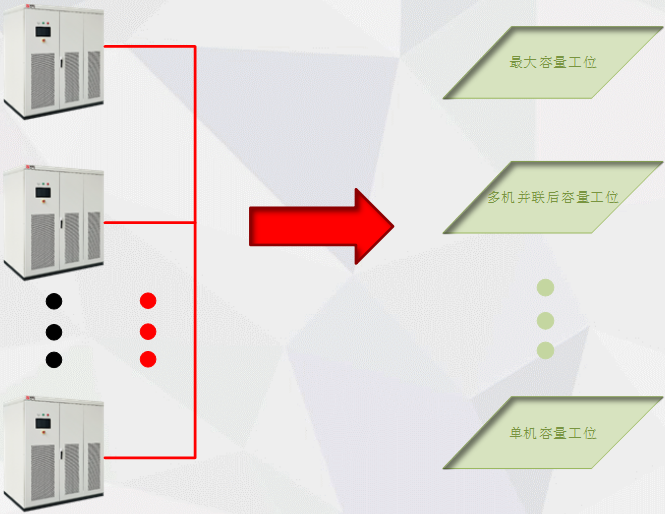

（5）同型号多台并机

多机并联扩容：

1、高速光纤通讯技术；

2、多机扩容指标不降额；8台落地

3、具备多工位测试能力，提高客户测试效率；

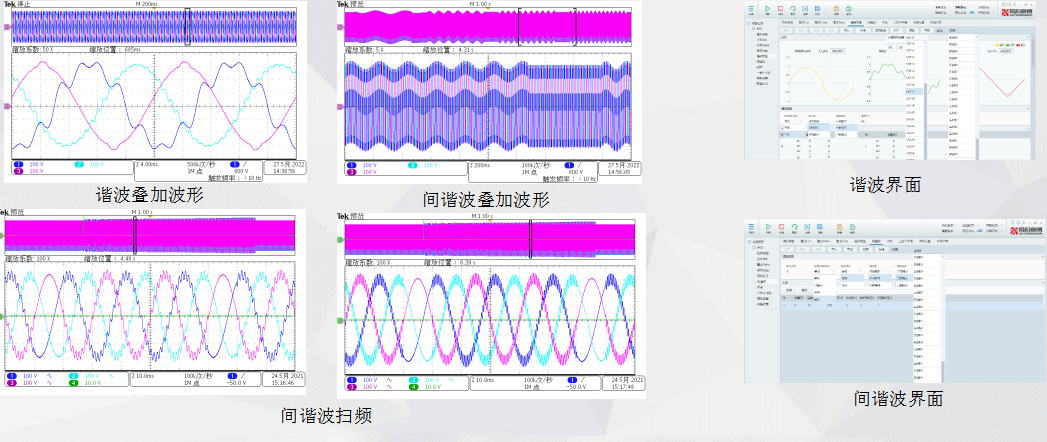

（6）电网谐波、间谐波测试

        允许以50Hz或60Hz的基本频率叠加2-50次的谐波，可用于GB/T 14549-1993、GB/T 24337-2009的测试；间谐波可以设置起始频率、终止频率、间隔时间等，进行间谐波扫频的测试，满足IEC 61000-4-13标准的测试；软件内置多达27种典型谐波电压波形，方便用户一键调取。

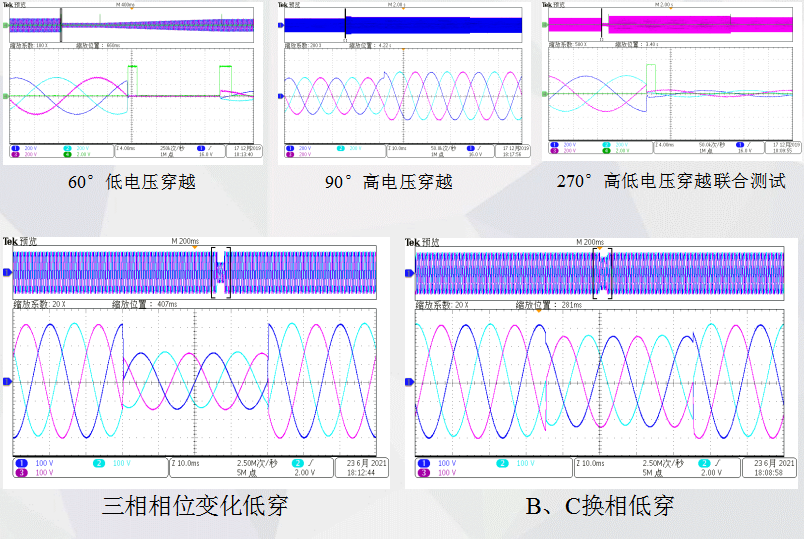

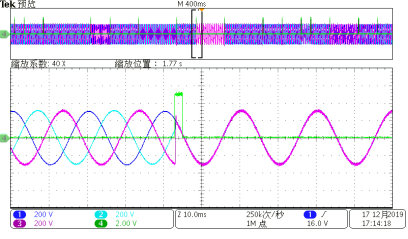

（7）高/低电压穿越测试

1、触发相位可设：

     穿越点的触发相位角可设置，满足不同国家故障穿越的测试。

2、相位变换高低穿：

      A、B、C相位同时变化进行低电压穿越和B、C换相进行低电压穿越，满足VDE-AR-N 4105法规测试。

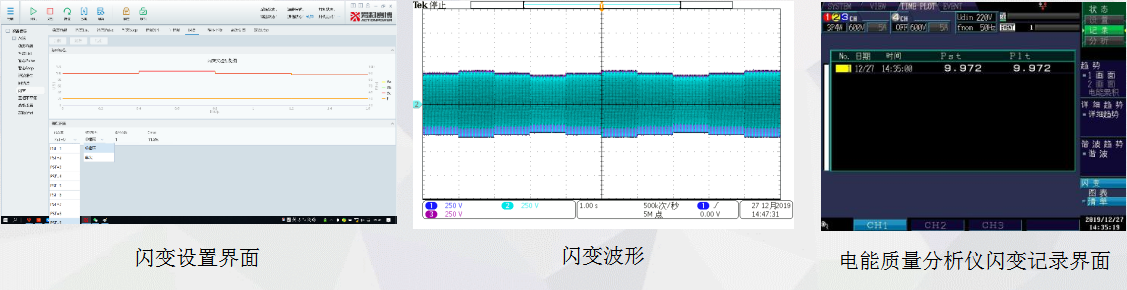

（8）闪变

        1~10级直接调用，闪变趋势图可预览。轻松模拟电网闪变特性，用于测试被试品闪变适应性。

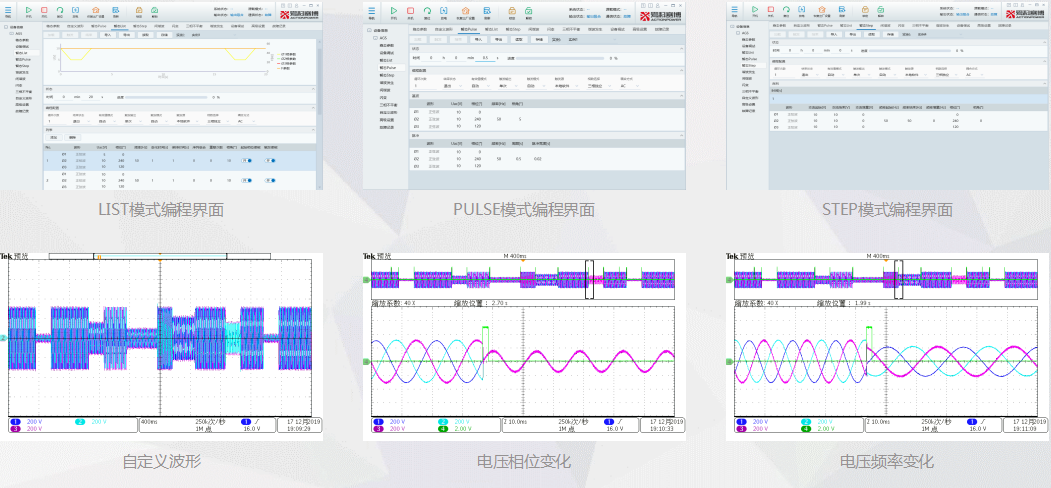

（9）通用编程功能

         电源具有STEP、LIST、PULSE编程模式，支持多达100步嵌套编程，且整个编程可循环999次。

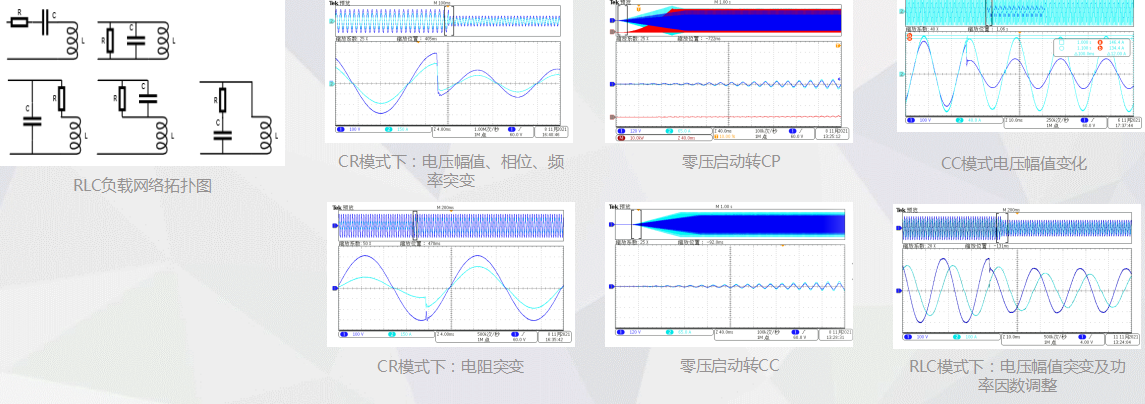

（10）线性负载特性模拟

           可回馈电网模拟源内置5种RLC网络模型，可灵活调节参数以模拟线性负载特性，充分验证被测品在不同阻抗模式下的产品性能。

二、应用场景

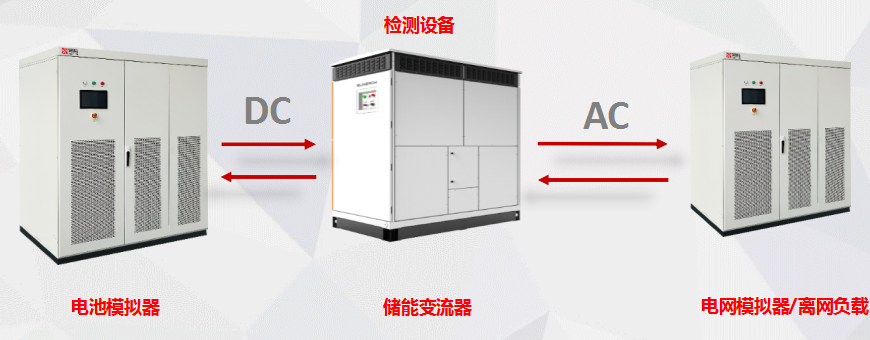

（1）储能测试应用：电网模拟源+离网RLC负载

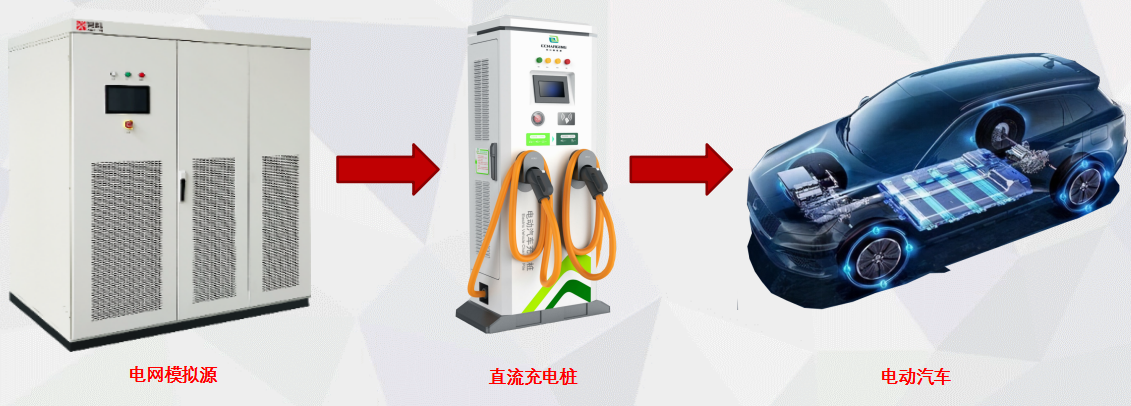

（2）充电桩测试应用：交流模拟源

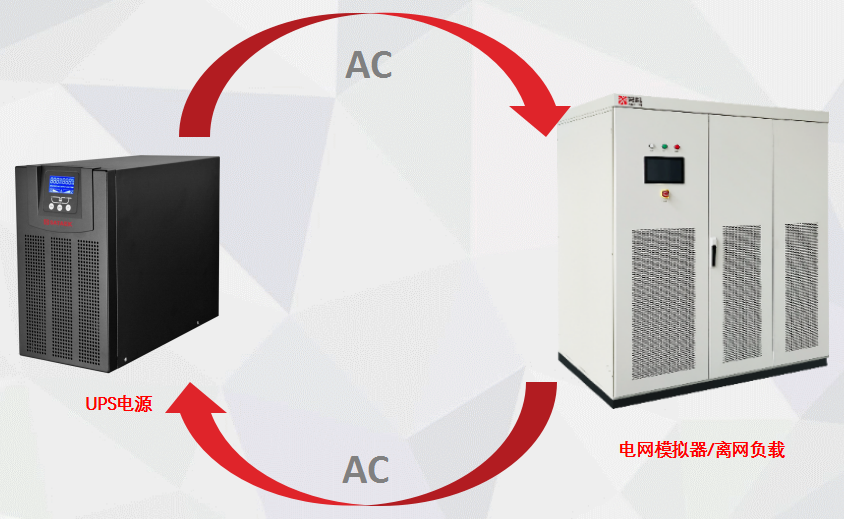

（3）UPS相关行业测试应用：交流模拟源+模拟负载
