针对光通信器件和设备的创新型测试解决方案，接下来介绍的是专门从安捷伦科技（现是德科技）的研发部门独立出来的公司,具备尖端的测试技术和丰富的测试经验，并取得了众多成就，是德科技（KEYSIGHT）授权服务提供商。作为一站式解决方案供应商,该公司精准的项目管理将给客户提供硬件,软件,服务的优组合方案，并不断开发和改进具价值的测试解决方案,在日本,中国,美国,欧洲等地积极开展全球业务。

一、RIN的概述

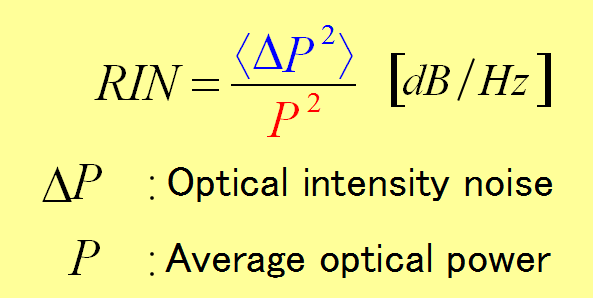

（1）RIN的定义 - 相对强度噪声

1、表示激光信号功率波动的参数

2、以功率谱密度表示

3、按平均光功率归一化

（2）为什么RIN很重要？

1、高波特率光传输中的主要噪声源

2、多级调制导致的信噪比下降

3、复杂的光路引起的光学反射会增加RIN

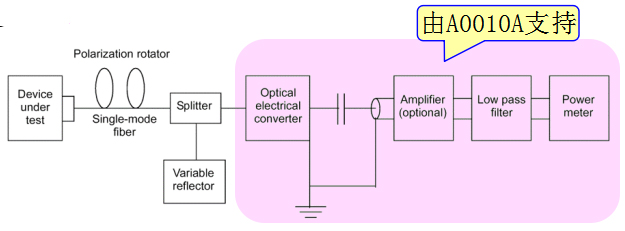

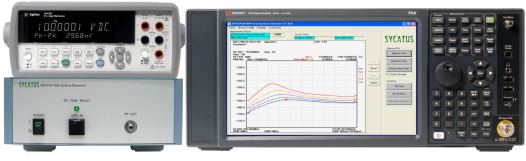

（3）A00X0A RIN测试系统

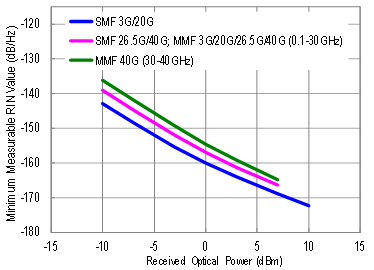

1、全球高精度和高灵敏度RIN测试系统得到了全球客户的认可

-SYCATUS 创造的校准方式，测量不确定性降到低

-高输入功率，改善测量信噪比

2、宽带测试 -波长和电信号频率

-覆盖780 nm 到1625 nm, 高 50 GHz

-SMF和MMF

3、激光器的弛豫振荡频率测量

4、光调制系数-OMI测试（选件）

5、应用领域

（1）所有光通信激光源的研发、生产和品保等各个阶段

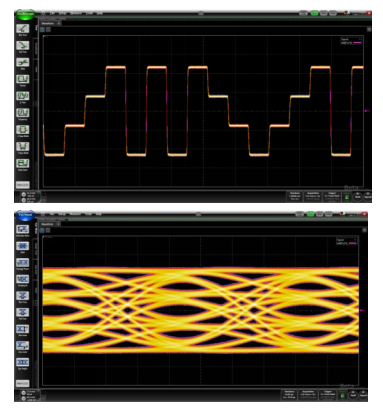

-成为100/200/400G/800G PAM4的必要测试项目

-光传输CATV 或 光纤无线电等模拟通信应用

（2）弛豫振荡频率测量-用于激光器筛检

-DML

-EML

（3）光调制系数-OMI测试

-模拟光传输设备

-光传输CATV

-光纤无线电

二、RIN的标准

1、IEEE 802.3要求对几乎所有10G～1.6T光发射器进行RIN OMA评估

-方波下（调制开启）的OMA功率测量

-CW条件下（调制关闭）的光噪声功率测量

-测量带宽等于信令速率

-RIN OMA measurement by DCA is no more applicable for more than 10G band.

-Lower RIN Requirements

 128 dB/Hz (10G) -> -136 dB/Hz (400G DR4)

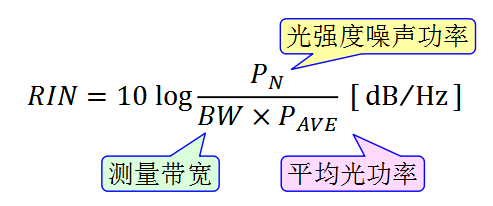

2、RIN和RIN OMA的定义

（1）描述激光器信号的 强度抖动 (光强度噪声）的参数表述为“每单位频率”

-RIN(Relative Intensity Noise) -相对强度噪声

  以“平均光功率”归一化

  表示为光谱

-RIN OMA(RIN Optical Modulation Amplitude)

 以“平均光调制振幅功率”归一化

 表示为测量带的平均值

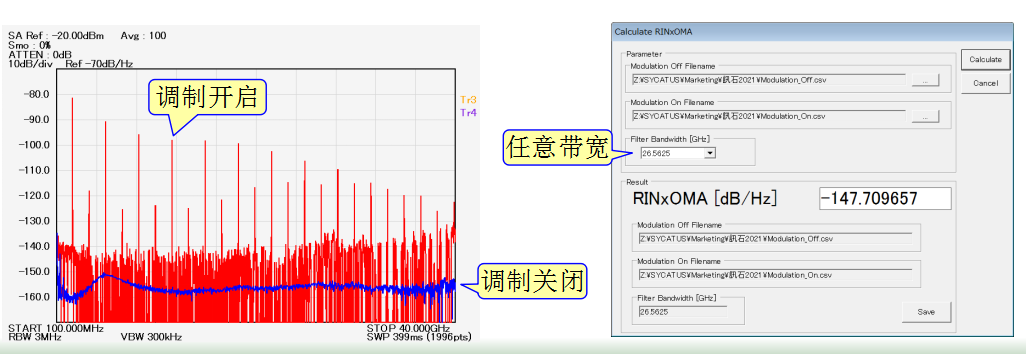

（2）A00X0A RIN测试系统的RIN OMA测量

-开启激光调制时的RIN测量: “0000000011111111”方波

-关闭激光调制时的RIN测量: CW

-RIN OMA的计算

 可用任意带宽

三、光频率噪声的定义及设备

1、光频率噪声的定义

（1）一种更先进更高端的，描述激光器光谱纯度的指标参数

-传统的指标参数：线宽

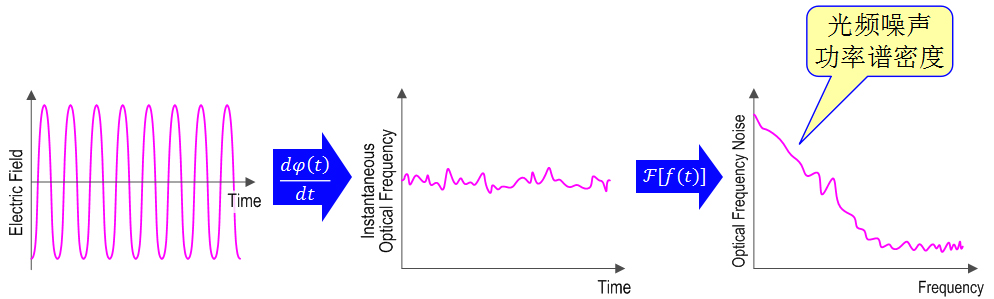

（2）激光器电场瞬时频率的功率谱密度

-瞬时频率是相位的时间微分

-单位是 Hz-rms2/Hz

2、A00X0A 光噪声分析仪

（1）以功率谱密度形式测量光频率噪声

-完整、精准、可重复测试结果

（2）白噪声、洛伦兹线宽分析

-轻易提取白噪声部分

-可以计算出洛伦兹线宽

（3）探测由 Dither和EMI引起的寄生噪声

（4）传统干涉仪的激光线宽仿真(延时光纤长度100m～20km)

-根据测量得到的光频率噪声谱计算出线宽

（5）内含延时自外差干涉仪(延时光纤长度5km)

-支持传统方式的线宽测量

（6）不需要参考激光源、不需要频率调谐

-简单而又可靠的测量

3、应用领域

（1）数字相干传输系统中nano-ITLA等激光器的研发、生产、品保等各个阶段

-洛伦兹线宽测量

-Dither/EMI 探测

（2）数字相干接收机的研发和品保

-从光频率噪声和传输性能相互关联的角度，来评估和调整激光器

（3）传感激光源的研发、生产、品保等各个阶段

4、光频噪声的标准

（1）OIF 400ZR (2020), 800G Coherent, 1600ZR

（2）OpenZR+ MSA 100G, 200G, 300G 400G (2022)

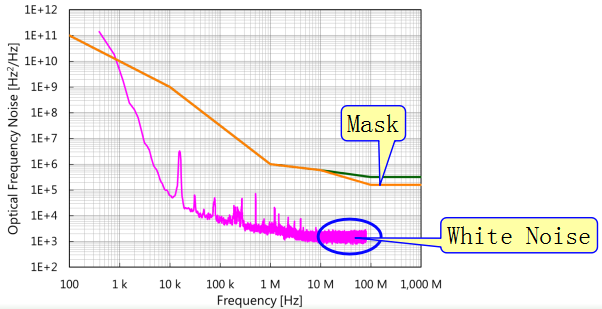

-Optical Frequency Noise Mask

（3）ITU-T G.698.2 100G (2018), 200G, 400G

（4）IEEE 802.3ct 100G (2021), 802.3cw 400G (2024)

-Linewidth calculated from White Noise component of Optical Frequency Noise

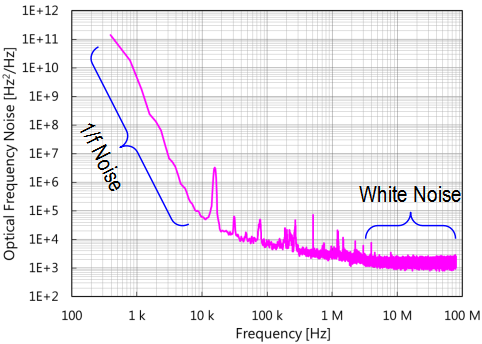

5、DSH线宽与白噪声线宽的比较

（1）延迟自外差法（DSH）干涉仪线宽

-由所有经DSH干涉仪过滤的光频噪声产生的

（2）白噪声线宽

-由白噪声部分的光频噪声值虚拟计算出的乘以π

（3）DSH线宽 > 白噪声线宽

-1/f 噪声 > 白噪声

（4）白噪声线宽评估需要光频噪声测量

-不可能从DSH线宽测量结果中计算出白噪声线宽

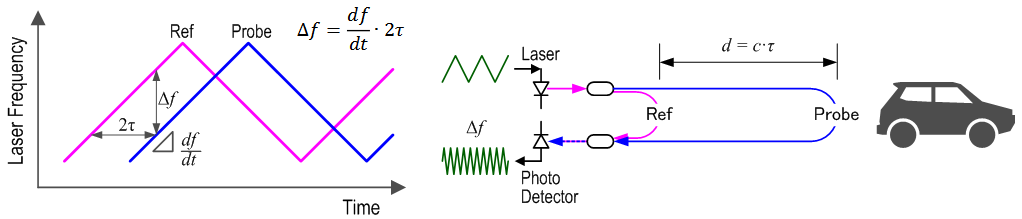

6、FMCW LiDAR

（1）利用三角调频激光信号检测与障碍物的距离

（2）相干检测性能优于ToF LiDAR

-高灵敏度

-对背景辐射和LiDAR干扰的出色容忍度

-对眼睛安全的风险更小

（3）激光的关键参数:光频调制率, df/dt [Hz/s]

（4）光振幅调制抑制是需要光频调制率评估的

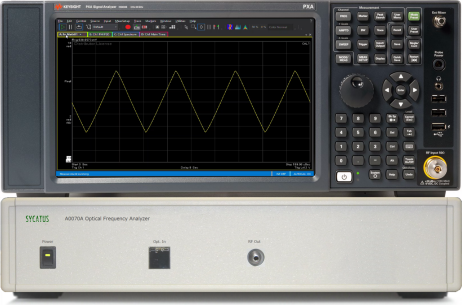

四、A00X0A 光频率分析仪

1、用于分析FMCW LiDAR激光器的创新工具

2、瞬态光频波形捕捉

3、光频谱的显示

4、实时测量

5、不需要调谐,不受振幅调制的影响

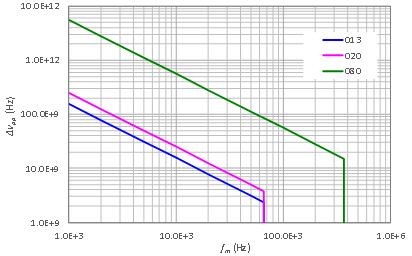

6、560 GHzpp @10 kHz重复频率

7、370 kHz 大重复频率

8、高精度和无平均的低痕量噪声

9、1520～1625 nm 波长范围

10、也可作为A0040A的一个选项
